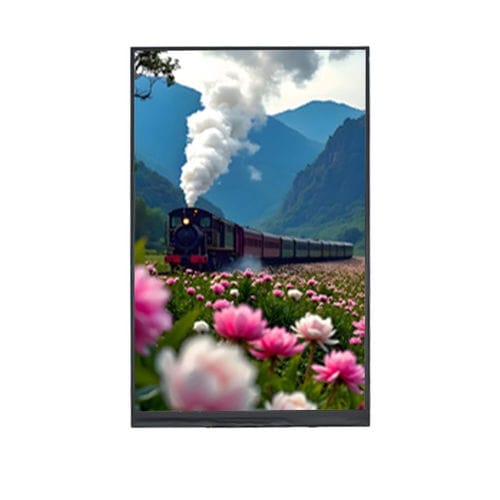

TFT LCD显示模块 YX08017482717NA

TN彩色1024 x 768

概述
YX08017482717NA 为 Yousee 出品的 8.0 英寸 TFT-LCD 显示模块，分辨率 1024×768（XGA），并配备 LVDS 接口。适用于工业控制系统、HMI 面板、医疗设备及嵌入式显示应用，满足信号传输稳定性和长期可靠性要求。XGA 分辨率在数据可视化和图形界面中提供均衡的屏幕比例和清晰细节，LVDS 接口在电磁干扰环境下保持较高信号完整性。

主要特性

• 显示尺寸：8.0 英寸
• 分辨率：1024 (RGB) × 768 (XGA)
• 接口：LVDS
• LCD 类型：TFT-LCD，透射式
• 显示模式：Normally Black
• 可视方向：6 点钟方向（TN）
• 背光：白色 LED

技术规格

• 产品代码：YX08017482717NA
• 品牌：Yousee
• 有效显示区域：162.05 × 121.54 mm
• 外形尺寸：170.60 × 136.40 × 3.80 mm
• 像素间距：0.15825 × 0.15825 mm
• 像素排列：RGB 垂直条纹
• 对比度（典型）：700 : 1
• 亮度（典型）：300 cd/m²
• 亮度均匀性：80%
• 可视角（CR ≥ 10）：70° / 70° / 60° / 70°
• 响应时间（典型）：25 ms
• 工作温度：-10°C ~ +60°C
• 存储温度：-20°C ~ +70°C

光学特性
该模块提供 XGA 分辨率，典型对比度为 700:1，典型亮度为 300 cd/m²。可视角与均匀性参数适用于固定安装和仪表面板的集成。

工作条件
设计适用于标准工业环境范围：工作温度 -10°C 至 +60°C，存储温度 -20°C 至 +70°C。连续运行时的热降额和背光寿命请参考厂商资料。

机械与集成
提供外形尺寸和机械图以供面板开孔和安装参考。3.80 mm 的薄型外壳适用于嵌入式机箱和空间受限的控制柜。

应用

• 工业控制与自动化面板
• HMI 与操作员界面
• 带嵌入式显示的医疗设备
• 嵌入式系统与检测仪器
