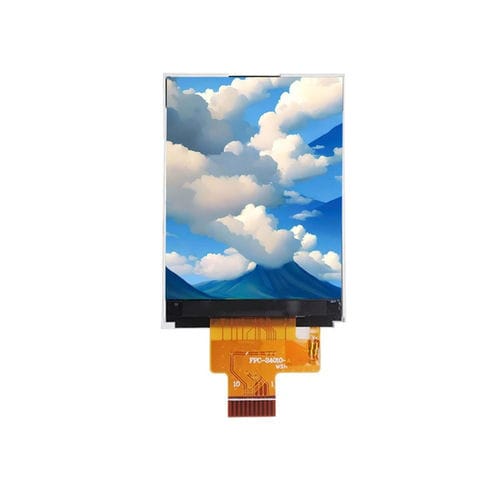

TFT LCD显示模块 YX24058A彩色高解析度480 x 640
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 屏幕类型
- TFT LCD
- 类型
- 彩色
- 格式
- 高解析度, 480 x 640
- 显示屏尺寸
- 2.4"
- 应用
- 用于操控面板, 医用
- 界面
- RGB, MIPI
- 结构
- 紧凑型, 超薄
- 配置、装配
- 便携式
- 操作系统
- Linux, Android 安卓
- 其他特性
- 大视角
- 长度
41.72 mm
(1.643 in)- 宽度
60.26 mm
(2.3724 in)- 厚度
2.15 mm
(0.085 in)- 使用温度
最多: 70 °C
(158 °F)最少: -20 °C
(-4 °F)
产品介绍
概述
YX24058A是Yousee推出的2.4英寸MIPI DSI TFT-LCD模组，分辨率为480×640（RGB），具有All O’Clock宽视角。采用ST7701S驱动IC，支持面向Linux、Android及高性能嵌入式平台的高速数据传输。其纤薄外形与高像素密度便于集成到便携仪器、智能控制器、POS终端和医疗设备等对显示质量和空间有限制的应用场景。
基本规格
显示尺寸：2.4英寸
液晶类型：TFT-LCD，透射式
分辨率：480（RGB）×640
可视面积（Active Area）：36.72 × 48.96 mm
外形尺寸：41.72 × 60.26 × 2.15 mm
像素间距：0.0765 × 0.0765 mm
可视方向：All O’Clock
驱动IC：ST7701S
接口：MIPI DSI
工作条件
工作温度：-20°C ~ +70°C
存储温度：-30°C ~ +80°C
湿度：≤ 90% RH（60°C）
机械图
产品页面提供机械图与外形图以供集成与安装参考。
技术规格
YX24058A是Yousee推出的2.4英寸MIPI DSI TFT-LCD模组，分辨率为480×640（RGB），具有All O’Clock宽视角。采用ST7701S驱动IC，支持面向Linux、Android及高性能嵌入式平台的高速数据传输。其纤薄外形与高像素密度便于集成到便携仪器、智能控制器、POS终端和医疗设备等对显示质量和空间有限制的应用场景。
基本规格
显示尺寸：2.4英寸
液晶类型：TFT-LCD，透射式
分辨率：480（RGB）×640
可视面积（Active Area）：36.72 × 48.96 mm
外形尺寸：41.72 × 60.26 × 2.15 mm
像素间距：0.0765 × 0.0765 mm
可视方向：All O’Clock
驱动IC：ST7701S
接口：MIPI DSI
工作条件
工作温度：-20°C ~ +70°C
存储温度：-30°C ~ +80°C
湿度：≤ 90% RH（60°C）
机械图
产品页面提供机械图与外形图以供集成与安装参考。
技术规格
- 型号：YX24058A
- 显示尺寸：2.4英寸
- 分辨率：480×640（RGB）
- 液晶类型：TFT-LCD，透射式
- 可视面积：36.72 × 48.96 mm
- 外形尺寸：41.72 × 60.26 × 2.15 mm
- 像素间距：0.0765 × 0.0765 mm
- 可视方向：All O’Clock（宽视角）
- 驱动IC：ST7701S
- 接口：MIPI DSI
- 典型应用：便携仪器、智能控制器、POS终端、医疗设备
- 工作温度：-20°C 至 +70°C
- 存储温度：-30°C 至 +80°C
- 湿度：≤ 90% RH（60°C）
