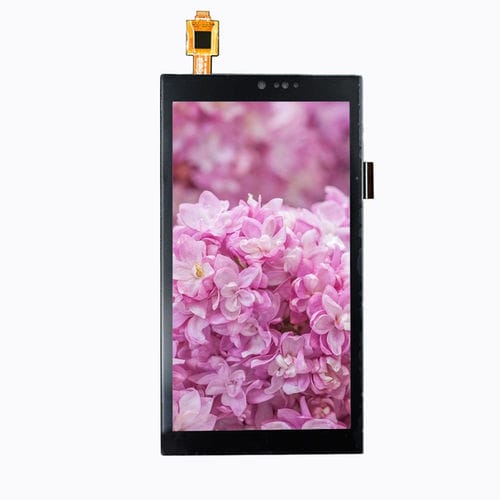

TFT LCD显示模块 YX50092A

IPS彩色图像

产品概述
YX50092A 是一款 5.0 英寸 TFT-LCD 模块，720×1280 垂直（竖屏）高清分辨率。具有高像素密度和 All-O’Clock（IPS）视角，能在多个角度保持一致的可视性。适用于手持终端、工业 HMI、智能设备和嵌入式显示系统，模块提供用于控制的 3 线 SPI 和用于视频数据的 24 位 RGB 接口，便于与 MCU、SoC 集成。模块厚度约 1.7 mm，紧凑的机械尺寸利于空间受限设备的集成与界面设计。

基本规格
显示尺寸：5.0 英寸
LCD 类型：TFT-LCD，透射式
分辨率：720 (RGB) × 1280
有效显示区：62.1 × 110.4 mm
外形尺寸：64.8 × 118.63 × 1.7 mm
像素间距：0.0945 × 0.0945 mm
可视方向：All-O’Clock（IPS / 全方向可视）
接口：3 线 SPI + 24 位 RGB

光学特性
分辨率（典型）：720 × 1280
对比度比（典型）：800 : 1
色域（典型）：60%
亮度（典型）：450 cd/m²
亮度均匀性（典型）：80%
视角（CR ≥ 10）：80°（全方向）
响应时间（典型）：25 ms

工作条件
工作温度：-20°C ~ +70°C
存储温度：-30°C ~ +80°C
湿度：≤ 90% RH（60°C）

机械图与图片
模块厚度约 1.7 mm 的紧凑机械设计。提供机械图和尺寸图片供集成与安装参考。

应用
适用于手持终端、工业 HMI、智能设备和嵌入式显示系统，适合需要 SPI + RGB 接口的高像素密度竖屏显示场景。

技术规格

• 型号：YX50092A
• 显示尺寸：5.0 英寸
• 分辨率：720 (RGB) × 1280
• LCD 类型：TFT-LCD，透射式
• 有效显示区：62.1 × 110.4 mm
• 外形尺寸：64.8 × 118.63 × 1.7 mm
• 像素间距：0.0945 × 0.0945 mm
• 接口：3 线 SPI + 24 位 RGB
• 可视方向：All-O’Clock / IPS，80°（全方向）
• 对比度：800 : 1（典型）
• 色域：60%（典型）
• 亮度：450 cd/m²（典型）
• 亮度均匀性：80%（典型）
• 响应时间：25 ms（典型）
• 工作温度：-20°C ~ +70°C
• 存储温度：-30°C ~ +80°C
• 湿度：≤ 90% RH（60°C）
• 模块厚度：~1.7 mm
