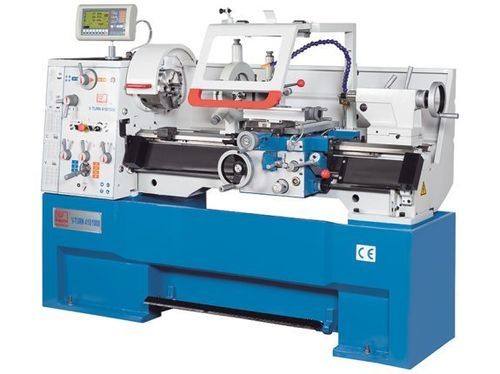

传统型车床 V-Turn 410/1500

卧式3轴Camlock

概述
V-Turn 410/1500 是一款用于车间及小批量生产的通用精密车床。配备变频器和高性能主轴电机，可实现主轴最高转速3,000 1/min，能高效加工小直径工件，同时具备应对较重切削的刚性。X.Pos 的恒切削速度功能在端面车削时自动根据加工直径调整主轴转速，实现接近 CNC 的表面质量。

亮点

• 恒切削速度（X.Pos）
• 宽范围转速与5.5 kW的大功率主电机
• 丰富的标准配置，适合生产应用
• 主轴大型滚子轴承，NSK 提供

产品细节

• 恒切削速度：端面车削时自动调整主轴转速，保持切削速度稳定以获得均匀的表面
• 带肋重型铸铁床身与一体式铸造机架，提供良好阻尼和刚性
• 宽导轨经淬火和磨削处理，确保长期精度
• 增大主轴轴承和高精度主轴保证优良同心度
• 主轴齿轮和轴经淬火磨削，运行平稳安静
• 5.5 kW 主轴电机，适合较重切削
• 主轴转速无级可调：30–550 rpm 与 550–3000 rpm
• 标配分厘卡止挡和刀架止挡
• 支承处集成集中润滑，降低维护量
• 标配 X.Pos 三轴显示器，带集成转速显示与可编程辅助功能
• 主轴电磁制动免维护，确保安全可靠的停机

技术参数（表）
工作范围
中心距：1500 mm
中心高：205 mm
床身上可加工直径：380 mm
桥式间隙上可加工直径：580 mm
支承上回转直径：255 mm
桥长：250 mm
床宽：250 mm

行程
X轴行程：210 mm
Z1轴行程：140 mm
上横滑板摆动范围：±45°

主轴
高速档转速范围：550 1/min - 3.000 1/min
低速档转速范围：30 1/min - 550 1/min
主轴通孔直径：52 mm
主轴卡盘安装：Camlock D1-6
主轴锥度：6 MT

送料
X轴进给：0.025 mm/转 - 0.85 mm/转
Z轴进给：0.05 mm/转 - 1.7 mm/转

螺纹
公制螺纹： (39) 0.2–14 mm
英制（DP）螺纹： (21) 8–44 DP
模数螺纹：0.3 mm - 3.5 mm
惠氏螺纹： (45) 2–72 TPI

尾座
尾座套筒直径：50 mm
尾座锥度：4 MT
尾座套筒行程：120 mm
尾座横向调整：±13 mm

驱动功率
主传动电机额定功率：5.5 kW

外形与重量
外形尺寸（长×宽×高）：2.44 m x 1.00 m x 1.32 m
重量：1,800 kg

特性 / 技术数据

• 型号：V-Turn 410/1500
• 品牌：KNUTH
• 中心距：1500 mm
• 芯高：205 mm
• 床身上加工直径：380 mm
• 主轴通孔：52 mm（Camlock D1-6，6 MT）
• 主电机：5.5 kW
• 转速范围：30–550 rpm 与 550–3000 rpm
• 进给范围 X/Z：X 0.025–0.85 mm/转；Z 0.05–1.7 mm/转
• 螺纹选项：公制、英制（DP）、模数、惠氏
• 尾座：Ø50 mm，行程120 mm，锥度4 MT
• 外形尺寸：2.44 m x 1.00 m x 1.32 m
• 重量：1,800 kg
