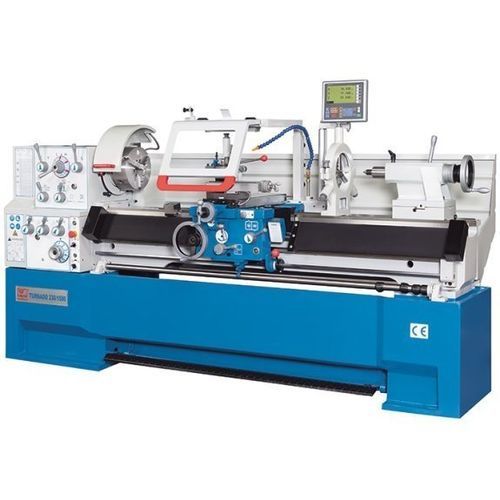

传统型车床 Turnado 230/1000卧式3轴通用
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 操控类型
- 传统型
- 卧式／立式
- 卧式
- 轴数量
- 3轴
- 结构
- 通用
- 主轴头
- CamlockD1-4
- 组合功能
- 螺纹加工, 孔加工
- 直径
460 mm
(18.11 in)- 旋转速度
最少: 25 rpm
(157.08 rad.min-1)最多: 2,000 rpm
(12,566.371 rad.min-1)- 行程X
285 mm
(11 in)- Z轴
128 mm
(5 in)- 标准功率
5.5 kW
(7.5 hp)- 整体长度
2,200 mm
(87 in)- 整体宽度
1,080 mm
(43 in)- 总高度
1,340 mm
(53 in)- 重量
1,720 kg
(3,792 lb)
产品介绍
概述
Turnado 230/1000 是一台用于车削、钻孔与螺纹加工的通用车床。配备一体式铸铁床身、三轴位置指示器和大通孔主轴，适用于轴类和管类工件加工。出厂配有覆盖常规车间需求的标准配置包。
主要特点
床身
主轴 / 进给机构
刀架与支撑
尾座
标配附件
技术参数
Turnado 230/1000 是一台用于车削、钻孔与螺纹加工的通用车床。配备一体式铸铁床身、三轴位置指示器和大通孔主轴，适用于轴类和管类工件加工。出厂配有覆盖常规车间需求的标准配置包。
主要特点
- 通用车床，心高 230 mm，最大车削长度 1,000 mm
- 一体铸铁床身，棱形导轨经淬火和磨削处理
- 三轴位置指示器，支持绝对与相对测量
- 主轴通孔 58 mm，主轴安装 Camlock D1-6
- 主电机功率 5.5 kW；主轴转速范围 25–2,000 1/min
床身
- 带强劲肋筋的一体床身和铸铁底座为精密加工提供稳定基础
- 可拆卸桥板便于加工短工件的大直径部分
- 棱形导轨经淬火和磨削以保持长期精度
主轴 / 进给机构
- 多级变速箱与 5.5 kW 主电机在宽速域内提供所需扭矩
- 齿轮与轴经淬火、磨削并在封闭油浴中运行
- 大通孔与刚性主轴支撑保证在径向/轴向载荷下的夹持与稳定性
- 标准配置包括 3 卡盘（可逆硬爪）、独立 4 卡盘和大直径挡板
- 进给箱提供多种螺距以满足公制与 Whitworth 螺纹要求
刀架与支撑
- 加宽刀架设计以承受较大切削力
- 进给切换杆与刀架锁紧螺母带自动安全互锁
- 止动主轴含四个可调凸轮用于自动停止纵向进给
- 微调床止与预置位置简化重复加工
- 刀架集中润滑为所有导轨供油
- 大型可旋转防护罩保护操作者并保持工作区清洁
尾座
- 尾座套筒带刻度，行程 120 mm，适用于深孔钻与定位作业
- 横向可调 ±13 mm，以便中心对中心加工锥形轴
标配附件
- 刹车踏板与后部大型防溅板
- 刀架罩内置 LED 工作灯
- 带换刀盒的多功能快换刀架系统
- 长工件用定心器与滚动顶尖
- 冷却系统与基础工装套件
- 三轴位置指示器（新一代）为标准配置
技术参数
- 工作范围：最大工件长 1,000 mm；床上车削直径 460 mm；刀架上车削直径 274 mm；桥上车削直径 690 mm；桥长 155 mm；床宽 300 mm；心高 230 mm
- 行程：X 轴 285 mm；Z1 轴 128 mm；顶滑行程 ±52°
- 主轴：转速 (12) 25–2,000 1/min；主轴通孔 58 mm；主轴安装 Camlock D1-6；主轴锥度 6 MT
- 进给：X 轴 0.014–0.784 mm/转；Z 轴 0.031–1.7 mm/转
- 螺纹：公制 0.1–14 mm；直径制 (50) 4–112 DP；模数 0.1–7 mm；Whitworth (60) 2–112 TPI
- 尾座：套筒直径 60 mm；锥度 4 MT；行程 120 mm；横向调整 ±13 mm
- 驱动：主电机 5.5 kW
- 外形尺寸与重量：2.2 m x 1.08 m x 1.34 m（L x W x H）；重量 1,720 kg
