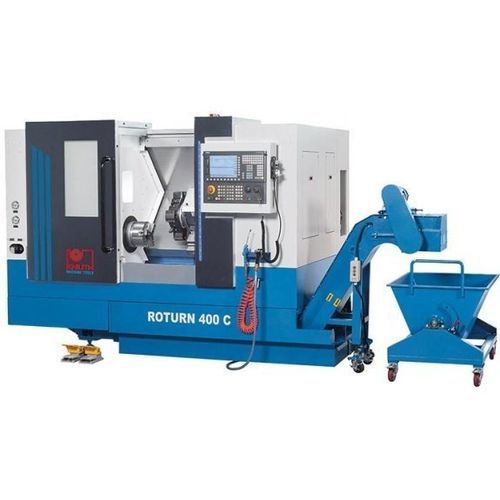

CNC数控车床 Roturn 400 C

卧式双轴斜凳

产品概述
ROTURN 400 C 是一台配备 Siemens 828 D Basic 控制的倾斜床身数控生产车床。其配置包括 8 工位刀塔、15 kW（20 hp）主轴电机、带通孔的液压三爪卡盘及带 85 mm 行程的液压尾座套筒。标配铰链式平顶排屑机（flat-top）和高性能冷却系统。

亮点

• 主轴电机 15 kW
• 8 工位刀塔
• 液压三爪卡盘 Ø200 mm，带通孔
• Siemens 828 D Basic 控制
• 标配排屑机与冷却系统

机床结构

• 重型倾斜床身结构，保证高刚性并便于切屑排出
• X、Z 轴精密线性导轨，保证载荷下的稳定性与精度
• 带大滑动门的封闭工作区，便于操作与维护
• 自动集中润滑系统，可靠供油导轨

主轴

• 主轴最高转速：3,000 min⁻¹（Roturn 400 C）
• 电机功率：15 / 11 kW
• 主轴端面：A2-6
• 主轴通孔：62 mm（带拉管时 46 mm）

刀具与刀塔

• 8 工位刀塔，实现快速精确换刀
• 刀柄尺寸：25 x 25 mm
• 车削刀杆安装直径：Ø 40 mm

尾座

• 尾座锥度：5 MT
• 尾座套筒直径：88 mm
• 液压套筒行程：85 mm

标准配置（部分）

• Siemens 828 D Basic 控制
• 液压三爪卡盘 Ø200 mm，带通孔
• 液压尾座
• 自动集中润滑
• 铰链式平顶排屑机及小车
• 冷却系统及冲洗枪
• LED 工作灯、使用手册与操作工具

其他功能特性

• X 轴快速进给：16,000 mm/min
• Z 轴快速进给：20,000 mm/min
• 冷却泵功率：0.18 kW

尺寸 / 质量

• 外形（长 x 宽 x 高）：3.8 m x 1.87 m x 1.91 m
• 重量：3,340 kg

技术参数（摘要）
工作区
工件最大长度：430 mm
顶尖高度：200 mm
床身上最大加工直径：400 mm
刀架上最大加工直径：250 mm

行程
X 轴行程：200 mm
Z 轴行程：450 mm

主轴 / 卡盘
卡盘直径：200 mm
速度范围：50 min⁻¹ - 3,000 min⁻¹
主轴端面：A2-6
主轴通孔：62 mm（带拉管时 46 mm）

刀具
刀位数量：8
刀柄尺寸：25 x 25 mm
车削刀杆安装直径：Ø 40 mm

尾座
锥度：5 MT
套筒直径：88 mm
行程：85 mm

驱动额定功率
主轴电机：15 / 11 kW
冷却泵：0.18 kW
