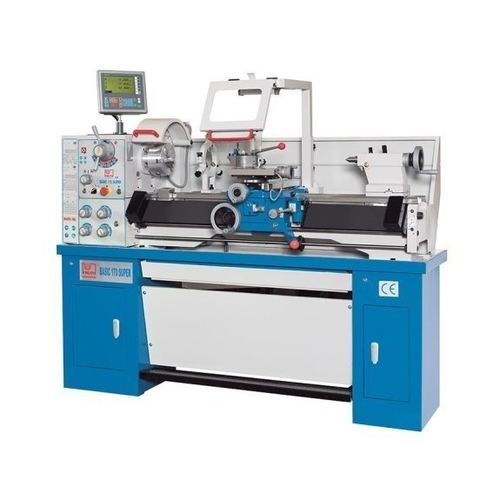

传统型车床 Basic 170 Super

卧式双轴CamlockD1-4

概述
Basic 170 Super 是一款用于单件生产、维修与培训的常规金属车床。丰富的可选附件可根据车间需求进行配置。

主要特点

• 占地面积小，适合空间受限的车间
• 标准配置全面，适用于多种车削作业
• 配备直线尺的三轴位置显示器

工作范围
心距: 1000 mm
床鞍上车削直径: 330 mm
横车上车削直径: 198 mm

行程
X 轴行程: 170 mm
Z1 轴行程: 95 mm
顶滑座旋转范围: ±360°

主轴
主轴转速范围: 70 - 2000 rpm
主轴通孔: 38 mm
主轴连接: Camlock D1-4
主轴锥度: MT5

进给
X 轴进给范围: 0.014 - 0.38 mm/转
Z 轴进给范围: 0.052 - 1.392 mm/转

螺纹
公制螺纹: 0.4 - 7 mm (26 档)
Whitworth 螺纹: 4 - 56 TPI (34 档)

尾座
尾座套筒直径: 33 mm
尾座锥度: MT3
尾座套筒行程: 100 mm
尾座横向调节: ±10 mm

驱动能力
主传动电机额定功率: 1.5 kW

尺寸与重量
外形尺寸（长×宽×高）: 1.83 m × 0.68 m × 1.32 m
重量: 520 kg

产品详情 / 附加特性

• 主轴齿轮经淬火和研磨处理
• 主轴最高转速 2000 rpm
• 主轴轴承可调
• 铸铁床身，双 V 导轨，已淬火并研磨
• 防止主螺杆与进给轴同时操作的互锁装置
• 主传动和进给齿轮采用油浴润滑
• 双层围裙箱，油浴润滑
• 所有导轨可调整

控制与软件（可选）
三轴显示器 X.Pos 3.2：分辨率 0.005 mm；主轴 ON/OFF；英寸/公制转换；绝对/增量切换；半径/直径显示；Z1/Z2 求和；锥度车削功能；孔径圆排列计算；恒定切削速度功能。

标准配置（要点）

• 三轴显示器 X.Pos 3.2（光学尺，5 µm 分辨率）
• 快换刀架选项及各类刀具座
• 3爪与4爪卡盘、顶板与卡盘齿套
• 用于重复定位的微米床挡
• 定心架与跟随架
• 螺纹检具用于螺纹复切
• 带互锁的卡盘防护罩、刀架防护、脚踏制动、工作灯、切屑盘、工具箱、使用手册
