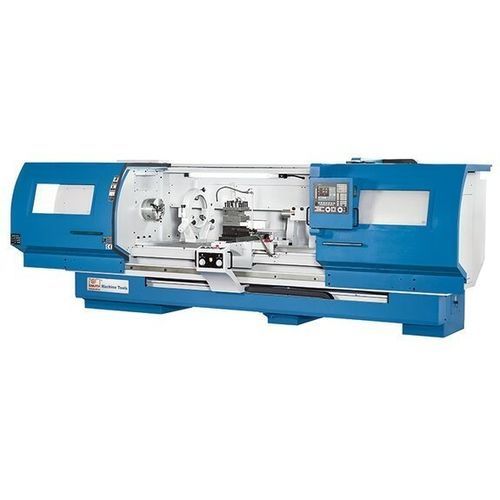

CNC数控车床 Forceturn 800.30卧式双轴平台式
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 操控类型
- CNC数控
- 卧式／立式
- 卧式
- 轴数量
- 双轴
- 结构
- 平台式
- 工具数量
- 4工具
- 传动系统
- 电机伺服
- 应用
- 重型, 用于较长零件, 重型车削
- 性能
- 大功率
- 其他特性
- 示教
- 直径
105 mm
(4.13 in)- 旋转速度
最多: 1,500 rpm
(9,424.778 rad.min-1)最少: 20 rpm
(125.664 rad.min-1)- 零件长度
3,100 mm
(122 in)- 最大切割直径
818 mm
(32 in)- 行程X
450 mm
(18 in)- Z轴
3,000 mm
(118 in)- 快进X
5,000 mm/min
(3 in/s)- 快进Z
5,000 mm/min
(3 in/s)- 标准功率
15 kW, 22 kW
(20.4 hp, 29.9 hp)- 整体长度
5,500 mm
(217 in)- 整体宽度
2,250 mm
(89 in)- 总高度
2,250 mm
(89 in)- 重量
6,000 kg
(13,228 lb)
产品介绍
产品概述
Forceturn 800.30 是一款面向长件与重件加工的循环控制数控平床身车床。其高刚性床身结构与主轴选项，使其适用于维修部门、单件生产及小批量生产（标准加工长度 3,100 mm）。操作界面友好，具备 Teach-in 功能，并在控制面板上配备两只电子手轮以支持手动式操作与快速装配。
主要特点
机器结构
主轴 / 主驱动
刀库
控制与操作
标准配置（节选）
可选配件（示例）
技术参数
Forceturn 800.30 是一款面向长件与重件加工的循环控制数控平床身车床。其高刚性床身结构与主轴选项，使其适用于维修部门、单件生产及小批量生产（标准加工长度 3,100 mm）。操作界面友好，具备 Teach-in 功能，并在控制面板上配备两只电子手轮以支持手动式操作与快速装配。
主要特点
- 用于重切削的强劲主驱动
- 伺服驱动的 4 位刀库，实现程序化换刀
- 2 个电子手轮用于手动安装与精调
- 支持循环编程、profile 编辑器及图形仿真
机器结构
- 床身采用大尺寸淬火、磨削并经抗摩涂层处理的导轨，确保高刚性与重复精度
- 设计可支持重型工件（约 1.7 吨，视配置而定）
- 标配高性能冷却系统与自动集中润滑系统
- 主轴通孔：85 mm（630 型）或 105 mm（800 型）
主轴 / 主驱动
- 具有自动 3 档主齿轮的无级可编程主轴转速
- 主电机额定功率：22 kW（持续 15 kW，视配置而定）
刀库
- 重型自动 4 位伺服刀架，支持程序控制换刀
控制与操作
- Fagor 控制（可选：Fagor 8058 Elite），提供直观的循环编程与图形仿真
- 控制面板带 2 个电子手轮，便于快速装夹与手动操作
- 具备程序传输与外部通信接口
标准配置（节选）
- Fagor 8058 Elite 控制（视配置）
- 2 个电子手轮
- 自动 3 档齿轮箱
- 4 位伺服刀架
- 3 爪卡盘 Ø 300 mm
- 尾座
- 冷却系统
- 集中润滑
- 工作灯及基础维修工具
可选配件（示例）
- 链式排屑机
- Sauter 8 位 VDI 40 液压伺服刀塔
- 各类减径套和活顶尖
- 刀具与刀片套件
技术参数
- 工作范围：床上车削直径：818 mm；床面宽度：450 mm；中心高：420 mm；刀架上车削直径：570 mm；最大工件长度：3,100 mm
- 行程：X 轴行程：450 mm；Z 轴行程：3,000 mm
- 主轴：转速范围：20 1/min – 1,500 1/min；主轴接口：A1-11；主轴通孔：105 mm
- 快移送料：X 轴快移：5,000 mm/min；Z 轴快移：5,000 mm/min
- 刀具：刀位数：4
- 精度：X 轴定位精度：0.015 mm；Z 轴定位精度：0.02 mm；X 轴重复性：0.007 mm；Z 轴重复性：0.01 mm
- 尾座：尾座锥度：MT 5；尾座套筒直径：105 mm；套筒行程：170 mm
- 驱动功率：主驱动额定功率：22 kW（15 kW 连续）；X 轴：2 kW；Z 轴：3.6 kW；总耗电：40 kVA
- 外形与重量：外形（长 x 宽 x 高）：5.5 m x 2.25 m x 2.25 m；重量：约 6,000 kg
- 系列 / 家族：Forceturn 系列 — 适用于重型与长工件的循环控制平床身车床
- 品牌：KNUTH
