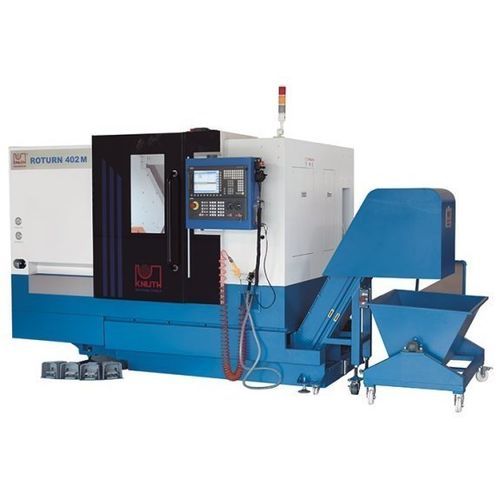

CNC数控车床 Roturn 402 M卧式斜凳A2-8
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 操控类型
- CNC数控
- 卧式／立式
- 卧式
- 结构
- 斜凳
- 主轴头
- A2-8
- 工具数量
- 12工具
- 应用
- 生产
- 其他特性
- 紧凑型
- 组合功能
- 铣削, 孔加工
- 直径
400 mm
(15.75 in)- 旋转速度
最多: 2,000 rpm
(12,566.371 rad.min-1)最少: 50 rpm
(314.159 rad.min-1)- 零件长度
340 mm
(13 in)- 行程X
150 mm
(6 in)- Z轴
380 mm
(15 in)- 快进X
20,000 mm/min
(13 in/s)- 快进Z
25,000 mm/min
(16 in/s)- 标准功率
11 kW, 15 kW
(15 hp, 20.4 hp)- 整体长度
3,750 mm
(148 in)- 整体宽度
1,900 mm
(75 in)- 总高度
1,920 mm
(76 in)- 重量
3,760 kg
(8,289 lb)
产品介绍
概述
Roturn 402 M是一款紧凑型CNC生产车床，采用刚性斜床身结构，适合批量加工。机床在X、Z轴采用线性导轨，配备电动夹头、液压尾座套筒、高分辨率C轴及12位BMT刀塔（带伺服刀具），可实现轴向和径向的钻削与铣削。标配铰链式排屑机和高性能冷却系统，控制器为SINUMERIK 828 D Basic。
亮点
机床结构
主轴
刀具系统
尾座
辅件 / 标准配置
控制系统
技术规格
Roturn 402 M是一款紧凑型CNC生产车床，采用刚性斜床身结构，适合批量加工。机床在X、Z轴采用线性导轨，配备电动夹头、液压尾座套筒、高分辨率C轴及12位BMT刀塔（带伺服刀具），可实现轴向和径向的钻削与铣削。标配铰链式排屑机和高性能冷却系统，控制器为SINUMERIK 828 D Basic。
亮点
- 12位BMT刀塔，带伺服刀具
- 用于轮廓铣削的高分辨率C轴
- 最大车削直径400 mm，中心高度200 mm
- Siemens SINUMERIK 828 D Basic控制
- 液压3爪夹头及液压尾座
机床结构
- 斜床身重型机架，提供高刚性和高效排屑
- X和Z轴精密线性导轨，保证重载下的加工稳定性
- 带大滑门的封闭工作区，便于维护和操作
- 导轨自动集中润滑系统
主轴
- 主轴端盖：A2-8，主轴通孔86 mm（使用牵引管时75 mm）
- 转速范围：50 – 2,000 1/min（Roturn 402 M）；部分型号可达3,000 1/min
- 主电机功率：11 / 15 kW
刀具系统
- 12位刀塔（BMT），实现快速换刀与较大工作区域
- 刀杆尺寸：20 x 20 mm；镗杆安装Ø 32 mm
- 伺服刀具转速：最高3,000 1/min；伺服刀具电机2.3 kW（持续）
尾座
- 尾座锥度：MT 5
- 尾座套筒直径：88 mm；行程：80 mm
辅件 / 标准配置
- 液压3爪夹头（通孔，标配）
- 铰链式排屑机（标配）
- 高性能冷却系统（标配）
- 自动集中润滑、LED工作灯、使用手册及维护工具
- 可选项：电气柜换热器、固定棒材上料接口、Renishaw测量系统
控制系统
- SINUMERIK 828 D Basic：紧凑坚固的CNC，带QWERTY键盘及丰富的钻铣循环
- 包含ProgramGUIDE、MDynamics、图形仿真及常规数据传输选项
技术规格
- 工作范围：工件最大长度340 mm；中心高200 mm；床上最大车削直径400 mm；刀架上车削直径250 mm；最大加工长度330 mm
- 行程：X 150 mm；Z 380 mm
- 快速移动：X 20,000 mm/min；Z 25,000 mm/min
- 主轴：夹头Ø 250 mm；转速范围50–2,000 1/min；主轴通孔86 mm（牵引管时75 mm）
- 刀具系统：12位；刀杆20 x 20 mm；镗杆安装Ø 32 mm；伺服刀具3,000 1/min，2.3 kW
- 尾座：锥度MT 5；套筒Ø 88 mm；行程80 mm
- 驱动功率：主电机15 / 11 kW；冷却泵0.18 kW；伺服刀具2.3 kW
- 外形尺寸（长 x 宽 x 高）：3.75 m x 1.9 m x 1.92 m；重量：3,760 kg
