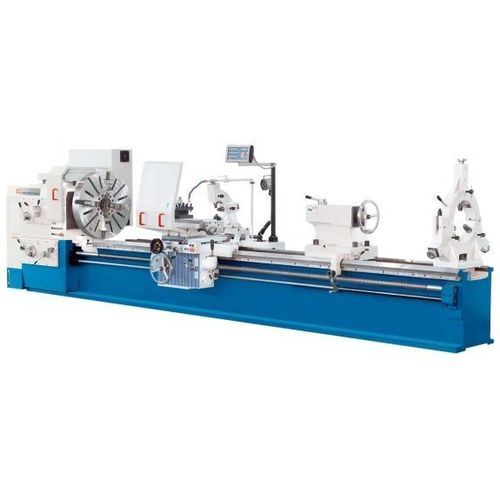

传统型车床 DL S 515/1500

卧式3轴A2-11

产品概述
DL S 515/1500 是一款用于大直径与长工件的通用车床。适用于最长 1,500 mm 的工件（系列其它型号可达 5,000 mm），配置宽大且加强筋式单体床身以承载较大工件重量并保证刚性。

产品亮点

• 系列最大回转中心距可达 5,000 mm
• 主轴孔径 100 mm（A2-11）
• 主轴速度四档可选
• X、Z 轴高快速移动
• 配套装配的三轴位置指示器

主要特性

• 超重型一体式肋形床身，提供高刚性
• 感应淬火并研磨的导轨以确保长期精度
• 大型主箱体，采用锥面滚子轴承的高精度主轴以保证载荷下稳定性
• 手动4档变速箱与变频驱动结合，可精确调节转速并提供高扭矩
• 可调多片离合器用于主轴受控启动
• 支撑处装有操纵杆用于 X、Z 轴进给控制
• 刀架过载离合可调，保护进给机构
• 顶尖和滑座设计以承受较大切削力

显示 / 位置指示功能

• 清晰易读的显示屏
• 面向操作员的功能与便捷键盘布局
• 分辨率：0.01 / 0.005 mm
• 默认坐标；关机时保持轴位置
• 孔圆图样计算与计算器功能
• 可存储 10 个刀具；半径/直径切换；mm/inch 单位转换
• 上滑座（Z0）与箱形滑座（Z1）可分别显示并支持差分/累计模式

工作范围
工件长度（最大）：1,500 mm
床上车削直径：1,000 mm
刀架上车削直径：720 mm
桥架处车削直径：1,350 mm
工件最大重量：4,000 kg
桥架长度：470 mm
床宽：600 mm

行程
X 轴行程：520 mm
Z 轴行程：1,200 mm
Z1 轴行程：250 mm
顶刀滑座摆动范围：90°

主轴
主轴转速：5 1/min - 630 1/min
主轴孔径：100 mm
主轴连接：A2-11

快速进给
X 轴快速进给：1,800 mm/min
Z 轴快速进给：3,640 mm/min

进给
X 轴进给速度：0.04 mm/min - 4.8 mm/min
Z 轴进给速度：0.08 mm/min - 9.6 mm/min
Z1 轴进给速度：0.02 mm/min - 2.4 mm/min

刀具
刀柄尺寸：32 mm x 32 mm

螺纹切削
公制螺纹: (53) 1-120 mm
英制螺纹: (49) 30 - 1/4
直径制螺纹: (56) 60-0.5 DP
模数螺纹: (54) 0.5 - 60 mm

尾座
尾座套筒直径：120 mm
尾座锥度：MT 6
尾座套筒行程：250 mm

驱动能力
主传动电机额定功率：22 kW
冷却泵电机额定功率：0.15 kW
进给电机额定功率：1.1 kW
总功率消耗：23 kVA

尺寸与重量
外形尺寸（长 x 宽 x 高）：3.65 m x 1.50 m x 1.60 m
重量：5,600 kg
