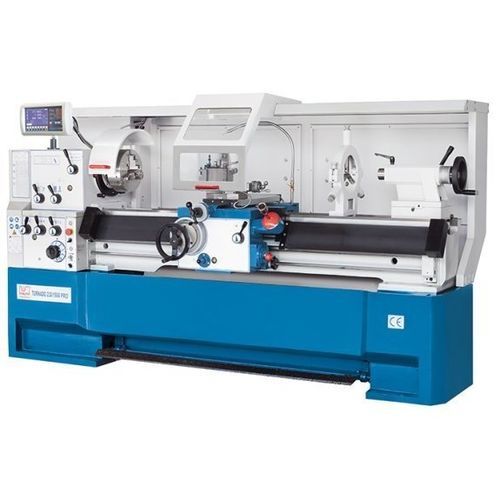

传统型车床 Turnado 230/1500 PRO卧式刚性Camlock
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 操控类型
- 传统型
- 卧式／立式
- 卧式
- 结构
- 刚性
- 主轴头
- Camlock
- 组合功能
- 螺纹加工
- 直径
460 mm
(18.11 in)- 旋转速度
最多: 2,300 rpm
(14,451.326 rad.min-1)最少: 30 rpm
(188.496 rad.min-1)- 行程X
285 mm
(11 in)- Z轴
128 mm
(5 in)- 标准功率
7.5 kW
(10.2 hp)- 整体长度
2,750 mm
(108 in)- 整体宽度
1,080 mm
(43 in)- 总高度
1,570 mm
(62 in)- 重量
1,970 kg
(4,343 lb)
产品介绍
产品说明
Turnado PRO 系列是传统车床的现代化版本。PRO 型号将由变频器控制的宽范围主轴转速与恒切削速度（V-constant）、快速走刀和符合人体工程学的外罩相结合，为通用工业加工提供高效率和优良表面质量。适用于需要可靠常规车削和良好表面质量的车间环境。
亮点
产品细节
技术参数
附件与标准配置
Turnado PRO 系列是传统车床的现代化版本。PRO 型号将由变频器控制的宽范围主轴转速与恒切削速度（V-constant）、快速走刀和符合人体工程学的外罩相结合，为通用工业加工提供高效率和优良表面质量。适用于需要可靠常规车削和良好表面质量的车间环境。
亮点
- 变频器控制的无级变速并支持 V-constant
- 配备快速进给电机的尾座/车架实现快速纵向/横向移动
- 丰富的标准配置与低维护设计
- 一体铸造床身提供高刚性
产品细节
- 产品编号: 320563
- 可拆卸桥板便于短工件的大直径加工
- 倒档及先进的主轴电子控制在宽转速范围内提供高转矩
- 预紧高精度主轴轴承确保优异的同心度和承载能力
- 所有导轨可调；齿轮、轴及导轨经淬火研磨处理，运转平稳寿命长
- 床身箱在油浴中运行以降低维护
- 支撑内部集中润滑系统为所有导轨供油，简化维护
- 微米级床挡可保证 Z 轴的高重复定位精度
- 尾座可侧向调整以实现锥度车削
- X.Pos 位置显示带数字转速显示和可编程辅助功能
技术参数
- 工作范围
中心距: 1500 mm
中心高: 230 mm
床面上车削直径: 460 mm
桥架上的车削直径: 690 mm
支架上的车削直径: 274 mm
桥长: 155 mm
床宽: 300 mm - 行程
X 轴行程: 285 mm
Z1 轴行程: 128 mm
上横车摆动范围: ±52° - 主轴
低速范围: 30 1/min - 600 1/min
高速范围: 600 1/min - 2,300 1/min
主轴孔径: 58 mm
主轴安装: Camlock D1-6
主轴锥度: 6 MT - 进给
X 轴进给: 0.025 mm/转 - 1.384 mm/转
Z 轴进给: 0.055 mm/转 - 3.061 mm/转 - 车削螺纹
公制: 0.1 mm - 14 mm
径节: (50) 4-112 DP
模数: 0.1 mm - 7 mm
威特沃斯: (60) 2-112 TPI - 尾座
尾座轴径: 60 mm
尾座锥度: MK 4
尾座行程: 120 mm
尾座横向调整: ±13 mm - 驱动功率
主轴电机额定功率: 7.5 kW - 外形与重量
外形尺寸 (长 x 宽 x 高): 2.75 m x 1.08 m x 1.57 m
重量: 1,970 kg
附件与标准配置
- 典型配置: 卡盘、固定与随动顶尖、可调防护罩、冷却装置、LED 工作灯、维修工具、使用手册
