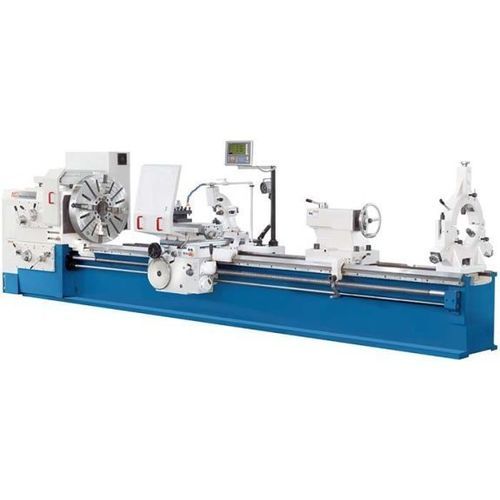

传统型车床 DL S 515/4000卧式3轴刚性
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 操控类型
- 传统型
- 卧式／立式
- 卧式
- 轴数量
- 3轴
- 结构
- 刚性
- 应用
- 重型, 用于大型工件, 大直径零件, 用于较长零件, 重型车削
- 性能
- 高刚性, 大功率
- 其他特性
- 带位置指示器
- 直径
1,000 mm
(39.37 in)- 旋转速度
最多: 630 rpm
(3,958.407 rad.min-1)最少: 5 rpm
(31.416 rad.min-1)- 行程X
520 mm
(20 in)- Z轴
3,700 mm
(146 in)- 快进X
0 mm/min, 5 mm/min
(0 in/s, 0 in/s)- 快进Z
0 mm/min, 10 mm/min
(0 in/s, 0 in/s)- 标准功率
22 kW
(29.9 hp)- 整体长度
6,150 mm
(242 in)- 整体宽度
1,500 mm
(59 in)- 总高度
1,600 mm
(63 in)- 重量
8,400 kg
(18,519 lb)
产品介绍
产品简介
DL S 515/4000 是一款重型通用车床，适用于大直径和长工件。可加工长度达4,000 mm、车削直径超过720 mm 的工件，采用宽大且深肋的一体式床身以承受大质量和强切削力。
主要特点
产品细节
技术参数（摘要）
DL S 515/4000 是一款重型通用车床，适用于大直径和长工件。可加工长度达4,000 mm、车削直径超过720 mm 的工件，采用宽大且深肋的一体式床身以承受大质量和强切削力。
主要特点
- 中心距：最高 4,000 mm
- 主轴孔径：100 mm
- 主轴四档变速
- 主轴电机 22 kW，提供高扭矩
- X、Z 轴快速进给以实现快速定位
- 三轴位置显示器（分辨率 0.01 / 0.005 mm）
产品细节
- 一体式超重型宽床身，深肋结构，降低载荷下变形
- 感应淬火并研磨的导轨，保证长期精度和低磨损
- 主轴箱为大刚性结构，采用锥形滚子轴承并具有100 mm主轴孔，重载下稳定性佳
- 手动4档变速箱与变频控制配合，实现转速和扭矩的精确调节
- 车刀架装有摇杆（摇杆）以直接控制 X 与 Z 轴进给
- 尾座和上滑板设计用于承受大切削力；夹板内设可调过载离合器以保护进给机构
- 位置显示器具有刀具存储、mm/in 转换及螺纹计算功能
技术参数（摘要）
- 型号：DL S 515/4000
- 用途：重型车床，大型工件通用车削
- 中心距（最大）：4,000 mm
- 床上车削直径：1,000 mm
- 支承上车削直径：720 mm
- 主轴孔径：100 mm
- 主轴转速：5 - 630 1/min（4档）
- 主电机功率：22 kW
- X / Z 快进：1,800 / 3,640 mm/min
- 行程 X / Z / Z1：520 / 3,700 / 250 mm
- 刀柄尺寸：32 x 32 mm
- 工件最大重量：4,000 kg
- 外形尺寸（长 x 宽 x 高）：6.15 m x 1.5 m x 1.6 m
- 机器重量：8,400 kg
