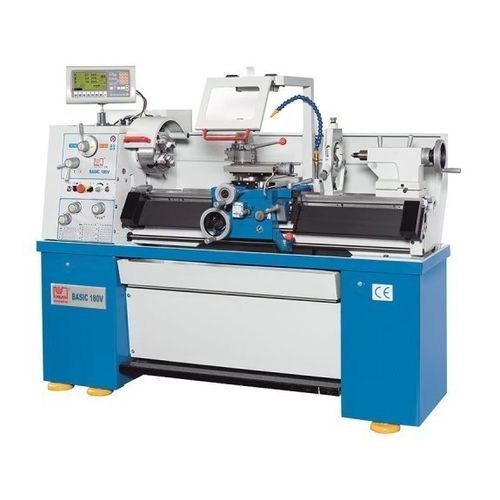

传统型车床 Basic 180 V

卧式3轴CamlockD1-4

概述
Basic 180 V 是一台重型车床，床身宽度为206 mm，总重量比同类机型约高30%。带有肋状铸铁床身，可提高刚性和阻尼，支持满足工业要求的重切削。配置变频器，主轴最高可达3000 rpm。恒切削速度功能在端面加工时可保持均匀的表面质量。

要点

• 同类机型中最大的床身宽度
• 恒切削速度功能
• 主轴高转速与4 kW主电机
• 丰富的标准配置，适用范围广

工作范围
中心距：1000 mm
床上车削直径：356 mm
滑座上车削直径：220 mm
床身宽度：206 mm

行程
X轴行程：178 mm
Z1轴行程：92 mm
上滑板摆角：±50°

主轴
高速转速范围：550 1/min - 3,000 1/min
低速转速范围：30 1/min - 550 1/min
主轴安装：Camlock D1-4
主轴孔径：38 mm
主轴锥度：MT5

进给
X轴进给：0.014 mm/R - 0.206 mm/R
Z轴进给：0.043 mm/R - 0.653 mm/R

切螺纹
公制螺纹：(37) 0.4 - 7 mm
Whitworth螺纹：(28) 4 - 56 TPI

尾座
尾座套筒直径：45 mm
尾座锥度：MT3
套筒行程：120 mm
尾座横向调整：±10 mm

驱动能力
主传动电机额定功率：4 kW

尺寸与重量
外形尺寸（长 x 宽 x 高）：1.95 m x 0.75 m x 1.55 m
重量：880 kg

产品细节与特点

• 肋状铸铁床身，提供刚性与阻尼
• 所有导轨经感应淬火并精密研磨
• 主轴带D1-4安装、38 mm孔径，采用可调锥形滚子轴承支承
• 齿轮采用Cr‑Ni钢制造、已淬火并精密研磨，油浴润滑
• 尾座可±10 mm移动以进行锥形加工
• 导轨通过楔形垫片进行调节
• 按DIN提供检验证书
• 随机装配3轴数字位置显示器（数显）

控制 / 测量与操作功能

• 3轴位置显示器（X.pos 3.2 VC），带转速显示与多种功能
• 光学尺分辨率：0.005 mm（5 微米）
• 基本功能：主轴开/关、单位换算（inch/mm）、绝对/增量坐标切换、半径/直径显示、Z1/Z2轴求和、计算器、位置设定/复位
• 扩展功能：显示关闭时保持轴位置、孔圈图计算、锥形车削辅助、刀具测量基准
• 两档变速的无级主轴转速与恒切削速度：按工件半径自动调整转速

技术规格

• 型号：Basic 180 V
• 床身宽度：206 mm
• 中心距：1000 mm
• 床上车削直径：356 mm
• 滑座上车削直径：220 mm
• 主轴孔径：38 mm（Camlock D1-4）
• 主轴锥度：MT5
• 主轴转速范围：30 - 3,000 1/min
• 主电机额定功率：4 kW
• 进给范围：X 0.014 - 0.206 mm/R；Z 0.043 - 0.653 mm/R
• 螺纹切削：公制 0.4 - 7 mm（37档）；Whitworth 4 - 56 TPI（28档）
• 尾座套筒：Ø45 mm，行程120 mm，调整±10 mm
• 尺寸：1.95 m x 0.75 m x 1.55 m
• 重量：880 kg
