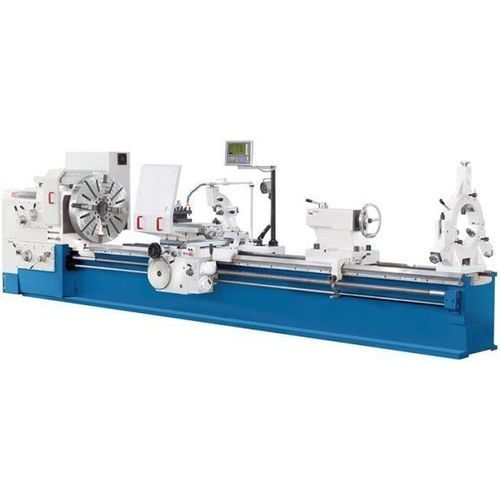

传统型车床 DL S 515/5000

卧式3轴平台式

概述
DL S 515/5000 是一款重型通用车床，专为大直径与长工件的车削加工设计。其可加工至芯间最大 5000 mm，并能承受较大直径工件，得益于加宽加肋的一体式床身与坚固的主轴箱设计。多片离合器与手动四档变速箱（配频率控制）可控制主轴起动特性并在重切削时调节扭矩。

亮点

• 最大芯间距：5000 mm
• 主轴孔径：100 mm（A2-11）
• 主电机功率：22 kW
• 主轴4档速度可调
• X、Z轴快移
• 装配的三轴位置指示器

主要特性（详细）

• 一体式重型床身，宽大且带深肋，承载能力高
• 感应淬火并研磨的导轨，确保长期精度和最小磨损
• 配圆锥滚子轴承的高精度主轴及大型主轴箱，在重载下保持稳定
• 手动4档变速箱结合变频控制与大功率主轴电机，在低速仍能提供高扭矩
• 支撑上安装的摇杆操作器用于 X、Z 进给的便捷控制
• 裙板内可调过载离合器保护进给机构
• X、Z 轴的快移可加快支撑定位，减少停机时间
• 支撑和上横削具车设计以承受高切削力
• 显示功能：Z0（上横）与 Z1（床鞍）可单独或差分/累加显示；分辨率 0.01 / 0.005 mm；可存储 10 把刀；半径/直径切换；mm/inch 换算；孔阵计算；计算器功能

工作区
工件长度（最大）：5000 mm
床鞍上车削直径：1.000 mm
支撑上车削直径：720 mm
跨桥上车削直径：1.350 mm
工件重量（最大）：4.000 kg
跨桥长度：470 mm
床身宽度：600 mm

行程
X轴行程：520 mm
Z轴行程：4.700 mm
Z1轴行程：250 mm
上横回转范围：90°

主轴
主轴转速范围：5 1/min - 630 1/min
主轴孔径：100 mm
主轴安装：A2-11

快移
X轴快移：1.800 mm/min
Z轴快移：3.640 mm/min

进给
X轴进给速度：0.04 mm/min - 4.8 mm/min
Z轴进给速度：0.08 mm/min - 9.6 mm/min
Z1轴进给速度：0.02 mm/min - 2.4 mm/min

刀具
刀柄尺寸：32 mm x 32 mm

螺纹切削
公制： (53) 1 - 120 mm
英寸： (49) 30 - 1/4
径向（DP）： (56) 60 - 0.5 DP
模数： (54) 0.5 - 60 mm

尾座
尾座心轴直径：120 mm
尾座锥度：6 MT
尾座心轴行程：250 mm

驱动功率
主驱动电机功率：22 kW
冷却泵电机功率：0.15 kW
进给电机功率：1.1 kW
总功率消耗：23 kVA

外形与重量
外形尺寸（长 x 宽 x 高）：7.15 m x 1.5 m x 1.6 m
重量：9,500 kg

技术规格（摘要）

• 型号：DL S 515/5000
• 最大工件长度：5000 mm
• 床上最大车削直径：1.000 mm
• 支撑上最大车削直径：720 mm
• 主轴孔径：100 mm
• 主电机：22 kW
• 快移 X/Z：1.800 / 3.640 mm/min
• 主轴转速范围：5 - 630 1/min
• 整机重量：9.500 kg
