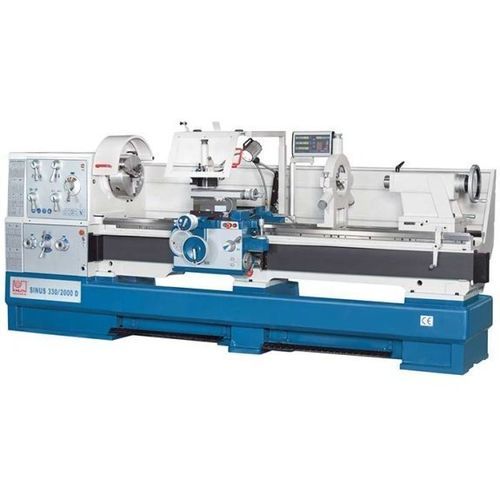

传统型车床 Sinus 330/2000 D

卧式通用D1-8

产品说明
Sinus D 是通用车床系列中体量最大的一款。机床基于重型整体铸造床身，主轴与电机之间通过手动多片摩擦离合器传动。配备可拆卸床桥、快进装置和车削锥度装置等集成功能，适合长工件和大法兰加工需求。

主要特点

• 一体式重型铸造床身，提供较高刚性
• 结实的主轴箱，配备大尺寸主轴轴承和Ø105 mm主轴通孔
• 两轴快进，提升定位速度
• 锥度车削装置支持内外锥面加工
• 完备的安全与过载保护

工作范围
工件长度（最大）：2.000 mm
床鞍上车削直径：660 mm
刀架上车削直径：440 mm
无桥车削直径：900 mm
桥长：320 mm
床宽：400 mm

行程
X 轴行程：368 mm
Z1 轴行程：230 mm
上滑板摆动范围：45°

主轴
主轴转速：25 1/min - 1.600 1/min
主轴貫通孔：105 mm
主轴端面连接：D1-8
主轴锥度：ø 113 mm / 1:20

快进
X 轴快进：2.000 mm/min
Z 轴快进：4.000 mm/min

进给
X 轴进给：0,022 mm/R - 0,74 mm/R
Z 轴进给：0,044 mm/R - 1,48 mm/R

切螺纹
公制螺纹：0,45 mm - 120 mm
直径螺纹（DP）：0,88 DP - 160 DP
模数螺纹：0,25 mm - 60 mm
Whitworth： (54) 7/16 - 80 TPI

尾座
尾座套筒直径：90 mm
尾座锥度：5 MT
尾座套筒行程：235 mm
尾座横向调整：± 12,5 mm

驱动功率
主轴电机额定功率：7,5 kW

尺寸与重量
外形尺寸（长×宽×高）：3,71 m x 1,23 m x 1,6 m
重量：2.900 kg

床身

• 最大稳定性：整体重型铸造床身，有效抑制振动
• 长期精度：床导轨经感应淬火和研磨（≥ HB 400）

主轴箱与进给机构

• 结构保证在高负荷下的高精度和良好运转特性
• 大通孔（105 mm）适用于长轴和管材加工
• 机械多片离合器保证主轴平稳起动

刀架/支撑

• 追随式顶尖在纵向和横向快进中移动，减少辅助时间
• 主传动轴和丝杠的过载保护
• 丝杠防护罩以减少切屑和污物侵入

尾座

• 套筒带耐用且易读的刻度
• 长行程适合复杂钻孔与定心
• 可横向移动以实现顶尖间锥度加工

设备与附件（标准配备）

• 支撑导轨集中润滑系统
• 锥度车削装置（标配），可实现长锥的自动纵向进给
• 无需调整上滑或尾座即可实现圆柱和锥形车削的快速切换
• 脚踏制动、后部防溅挡板、支撑罩内置高亮LED照明
• 带更换卡带的多功能快换刀架系统（标配）
• 固定与跟随式顶尖（标配）
• 新一代位置显示器（标配）
• 冷却系统及全面的操作工具随机提供

特性 / 技术规格

• 型号：Sinus 330/2000 D
• 类别：车床（通用、传统）
• 工件长度（最大）：2.000 mm
• 床鞍上车削直径：660 mm
• 主轴通孔：105 mm
• 主轴转速范围：25 – 1.600 1/min
• 主电机：7,5 kW
• 快进 X / Z：2.000 / 4.000 mm/min
• 进给范围 X：0,022–0,74 mm/R，Z：0,044–1,48 mm/R
• 切螺纹范围：公制 0,45–120 mm；模数 0,25–60 mm；Whitworth 等
• 尾座套筒：Ø 90 mm，行程 235 mm，锥度 5 MT
• 外形尺寸：3,71 m x 1,23 m x 1,6 m
• 重量：2.900 kg
