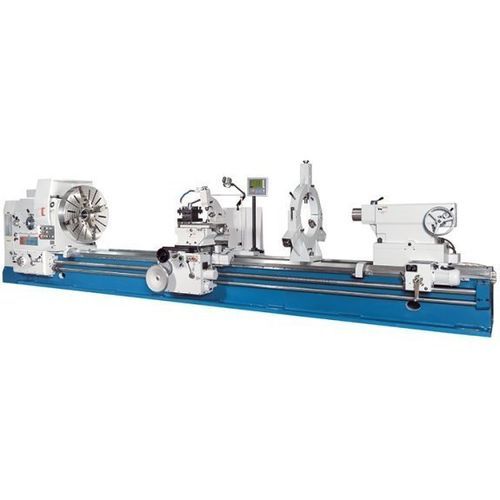

传统型车床 DL E Heavy 800/8000

卧式3轴用于较长零件

概述
DL E Heavy系列机床能够加工非常大的车削直径和长工件。本系列传统车床适用于长度达8,000 mm、车削直径超过1,600 mm的工件。宽大且带肋加固的床身能承受工件的高重量。强劲电机通过可调多片离合器驱动主轴。刀架的快速进给及电动尾座可提高长床身加工的效率。

产品亮点

• 两尖间距最高可达8,000 mm
• 主轴贯通孔 Ø 130 mm（ISO A2-15）
• 主轴电机 22 kW
• X、Z方向快速进给
• 配备安装好的3轴位移指示器

工作范围
工件最大长度：8,000 mm
床鞍上可车削直径：1,600 mm
支承上可车削直径：1,280 mm
工件最大重量：6,000 kg（两尖之间）
床身宽度：970 mm
卡盘夹持时最大重量：1,500 kg

行程
X轴行程：820 mm
Z轴行程：7,800 mm
Z1轴行程：200 mm
上刀架回转范围：±180°

主轴
主轴转速（右）：2.5 1/min - 250 1/min
主轴转速（左）：3.15 1/min - 250 1/min
主轴贯通孔：130 mm
主轴安装：ISO A2-15

快速进给
X轴快速进给：1,870 mm/min
Z轴快速进给：3,740 mm/min

进给
X轴进给：0.064 mm/R - 12 mm/R
Z轴进给：0.032 mm/R - 6 mm/R
Z1轴进给：0.016 mm/R - 3 mm/R

螺纹切削
公制：1 mm - 120 mm
直径制： (42) 30 - 1/4 DP
模数：0.5 mm - 60 mm
惠特沃斯： (48) 0.5 - 60 TPI

尾座
尾座套筒直径：160 mm
尾座套筒锥度：MT80
尾座套筒行程：300 mm
尾座横向调整：±2.5 mm

驱动功率
主轴电机额定功率：22 kW

尺寸与重量
外形尺寸（长 x 宽 x 高）：11.04 m x 2.06 m x 2.23 m
机器重量：21,020 kg

标准配置（部分）

• 安装的3轴位移指示器 X.Pos 3.2
• 4爪法兰盘/卡盘 Ø 1400 mm
• 冷却系统
• 固定顶尖座 220–630 mm
• 电动尾座
• LED工作灯、中心顶尖、变径套
• 地脚螺栓、集中润滑、操作工具、使用手册

可选配置（部分）

• 随动顶尖 50–220 mm
• 固定顶尖 260–900 mm
• Quick-Set 主轴贯通孔挡块（多种尺寸）
• 快换刀架套件 / 可转位刀具套件 / 刀片套件
• 排屑及车间设备选项

其他产品详情

• 重载铸铁床身并带肋以最小化振动
• 感应淬火并研磨的导轨
• 主轴驱动用坚固多片离合器
• X、Z轴独立快速进给电机
• 直接安装在刀架上的X/Z操纵杆（摇杆）
• （两尖间距 ≥ 3000 mm 时）尾座电动定位
• 大型主轴轴承与拖板内的过载离合器

技术参数

• 系列 / 型号：DL E Heavy
• 最大两尖间距：8,000 mm
• 床上最大车削直径：1,600 mm
• 主轴贯通孔：130 mm（ISO A2-15）
• 主轴电机：22 kW
• 快速进给：X 1,870 mm/min；Z 3,740 mm/min
• 进给范围：X 0.064–12 mm/R；Z 0.032–6 mm/R
• 尾座套筒：Ø 160 mm，行程 300 mm，锥度 MT80
• 外形尺寸：11.04 m x 2.06 m x 2.23 m
• 机器重量：21,020 kg
