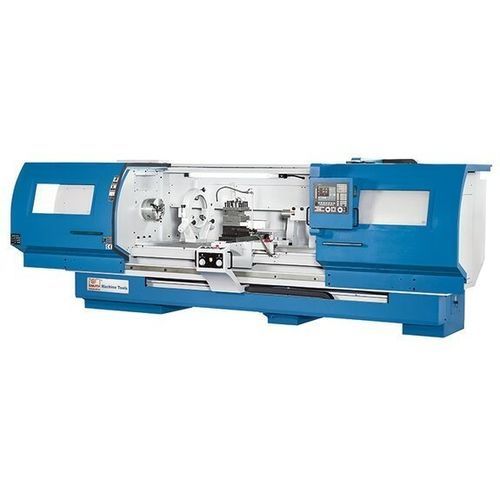

CNC数控车床 Forceturn 800.50

卧式双轴平台式

产品概述
Forceturn 800.50 系列是一款重型数控车床平台，适用于最长可达5100 mm的大型重件加工。刚性平床结构与加大型、淬火与研磨后的导轨，确保静态与动态下的高刚性与高精度。Fagor 控制器提供直观的循环编程与 Teach-in 功能；控制面板上的两个电子手轮便于手动式调试与精细定位。模块化选项可根据维修车间或单件生产需求进行配置。

主要特点

• 用于重切削的强力主传动
• 伺服驱动4位刀库，用于程序化换刀
• 用于手动操作和调试的两个电子手轮
• 面向批量生产的循环编程及图形仿真功能

机床结构 / 特性

• 大型床身，配有淬火、研磨并带防护涂层的导轨，以保证高刚性与高精度
• 主传动适配约1700 kg的工件重量
• 高性能冷却系统与自动集中润滑系统为标准配置
• 主轴孔径可选：85 mm 或 105 mm（800 型为 105 mm）
• 主轴转速无级可变、可编程，配自动3档主变速箱
• 主传动电机功率：22 kW（峰值）/ 15 kW（连续）
• 重型自动4位伺服刀架

工作区域
床上车削直径：818 mm
床身宽度：450 mm
中心高：420 mm
导轨上车削直径：570 mm
工件最大长度：5100 mm

行程
X 轴行程：450 mm
Z 轴行程：5000 mm

主轴
转速范围：20 rpm – 1500 rpm
主轴安装：A1-11
主轴孔径：105 mm

快速进给
X 轴快速进给：5000 mm/min
Z 轴快速进给：5000 mm/min

刀具系统
刀位数：4 位（伺服驱动换刀）

精度
X 轴定位精度：0.015 mm
Z 轴定位精度：0.03 mm
X 轴重复定位精度：0.007 mm
Z 轴重复定位精度：0.015 mm

尾座
尾座锥度：MT5
尾座套筒直径：105 mm
尾座套筒行程：170 mm

驱动功率
主传动电机额定功率：22 kW（15 kW 连续）
X 轴电机：2 kW
Z 轴电机：3.6 kW
总功率消耗：40 kVA

外形尺寸与重量
外形尺寸（长 x 宽 x 高）：7.5 m x 2.25 m x 2.45 m
重量：8000 kg

附加信息

• Fagor 控制具备 Profile Editor 与图形仿真，提升调试安全性
• 控制面板上的两个电子手轮便于快速手动装夹与调试
• 标准配置示例：Fagor 8058 Elite 控制、3爪卡盘 Ø300 mm、冷却系统、集中润滑、工作灯
• 接口：USB 与可旋转操作单元便于数据传输

技术规格

• 型号：Forceturn 800.50
• 制造商 / 品牌：KNUTH
• 床上车削直径：818 mm
• 床身宽度：450 mm
• 中心高：420 mm
• 导轨上车削直径：570 mm
• 最大工件长度：5100 mm
• X 轴行程：450 mm
• Z 轴行程：5000 mm
• 主轴转速范围：20 – 1500 rpm
• 主轴安装：A1-11
• 主轴孔径：105 mm
• 快速进给 X/Z：5000 mm/min
• 刀位数：4（伺服）
• 定位精度 X/Z：0.015 mm / 0.03 mm
• 重复精度 X/Z：0.007 mm / 0.015 mm
• 尾座：MT5 / Ø 105 mm / 行程 170 mm
• 主传动功率：22 kW（15 kW 连续）
• 总功率消耗：40 kVA
• 外形尺寸（L x W x H）：7.5 m x 2.25 m x 2.45 m
• 重量：8000 kg
