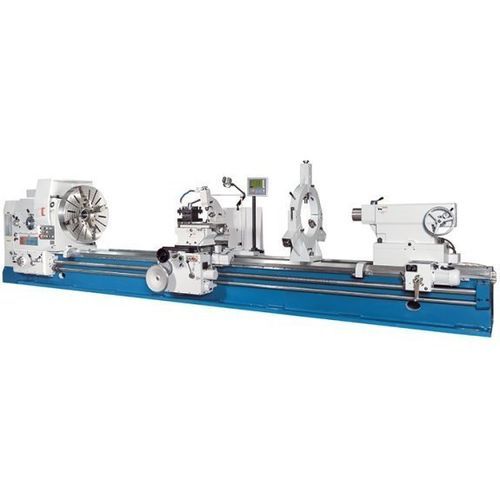

传统型车床 DL E Heavy 620/8000

卧式3轴10工具

产品描述
DL E Heavy 系列车床可加工大直径和长工件。适用于传统车削长达 8,000 mm、直径超过 1,600 mm 的零件，机床配备宽大且加劲肋的床身，可承受大重量工件。强劲电机通过可微调的多片离合器驱动主轴。滑座上的快速进给在长床身上尤为有效，重型尾座为电动驱动。

亮点

• 芯间距可达 8,000 mm
• 主轴孔径 130 mm
• 主轴电机 22 kW
• X、Z 方向高速快速进给
• 标配装配好的三轴位置显示器

技术参数
工作范围
工件长度（最大）：8.000 mm
床鞍上旋削直径：1.250 mm
顶尖上旋削直径：900 mm
工件重量（最大）：6.000 kg
床身宽度：755 mm
夹心最大重量：6.000 kg
卡盘夹持时最大重量：1.500 kg

行程
X 轴行程：630 mm
Z 轴行程：7.800 mm
Z1 轴行程：300 mm
上滑座摆动范围：± 180°

主轴
主轴转速（右）：3.15 1/min - 315 1/min
主轴转速（左）：4 1/min - 315 1/min
主轴孔径：130 mm
主轴端面连接：ISO A2-15

快速进给
X 轴快速进给：1.870 mm/min
Z 轴快速进给：3.740 mm/min

进给
X 轴进给：0.064 mm/R - 12 mm/R
Z 轴进给：0.032 mm/R - 6 mm/R
Z1 轴进给：0.016 mm/R - 3 mm/R

车螺纹
公制：1 mm - 120 mm
径向： (42) 30 - 1/4 DP
模数：0.5 mm - 60 mm
惠特沃斯（Whitworth）： (48) 0.5 - 60 TPI

尾座
尾座套筒直径：160 mm
尾座套筒锥度：公制 80
尾座套筒行程：300 mm
尾座横向调整：± 2.5 mm

驱动能力
主传动电机功率：22 kW

尺寸与重量
外形尺寸（长 x 宽 x 高）：11.1 m x 1.88 m x 1.92 m
重量：16.800 kg

产品细节

• 22 kW 电机，提供充足切削能量
• 大型铸铁机身，带肋结构以最小化振动
• 感应淬火并研磨的导轨
• 用于主轴驱动的坚固多片离合器
• X 和 Z 轴独立的快速进给电机
• 安装在支撑上的 X/Z 轴操纵杆控制
• 芯距 ≥ 3000 mm 的机型配备尾座电动定位
• 大型主轴轴承
• 随机装配的三轴位置显示器
• 罩内过载离合器

三轴显示器（功能）

• 提高精度、降低出错率
• 分辨率：0.01 / 0.005 mm
• 关屏后保持坐标位置
• 孔圈计算及计算器功能
• 可存储 10 把刀具，半径/直径切换，mm/英寸转换
• 易读显示与便捷键盘布局

标准配置

• 三轴位置显示器 X.Pos 3.2
• 4 爪面盘 Ø 1000 mm（独立，随一套硬爪）
• 冷却系统
• 跟刀座 50-220 mm
• 顶尖套 50-590 mm
• 电动尾座
• LED 工作灯
• 中心顶针
• 缩径套
• 地脚螺栓
• 集中润滑
• 随车工具
• 使用说明书

可选配置

• 顶尖套 220-630 mm
