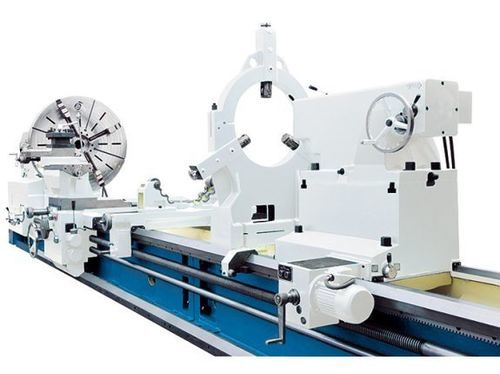

传统型车床 DL E Heavy 800/3000

卧式平台式用于较长零件

产品概述
DL E Heavy 800/3000 系列为传统车床，适用于加工超大直径和长工件。该系列支持最长可达 8,000 mm 的工件长度与超过 1,600 mm 的车削直径。宽大带肋的铸铁床身可承受较大工件重量；主轴通过可调多片离合器驱动，独立电机提供快速进给及动力尾座定位功能。

主要特点

• 心距可达 8,000 mm（系列能力）
• 主轴通孔 130 mm
• 主轴功率 22 kW
• X、Z 轴高快速进给
• 标配已装配的三轴位移显示器

技术规格 — 工作范围
工件长度（最大）：3,000 mm
床鞍上车削直径：1,600 mm
支承上车削直径：1,280 mm
工件重量（最大）：6,000 kg
床身宽度：970 mm
心对心最大承载：6,000 kg
卡盘夹持最大承载：1,500 kg

技术规格 — 行程
X 轴行程：820 mm
Z 轴行程：2,800 mm
Z1 轴行程：200 mm
上滑板摆动范围：±180°

技术规格 — 主轴
主轴转速（右）：2.5 1/min - 250 1/min
主轴转速（左）：3.15 1/min - 250 1/min
主轴通孔：130 mm
主轴接口：ISO A2-15

技术规格 — 快速进给
X 轴快速进给：1,870 mm/min
Z 轴快速进给：3,740 mm/min

技术规格 — 进给
X 轴进给：0.064 mm/转 - 12 mm/转
Z 轴进给：0.032 mm/转 - 6 mm/转
Z1 轴进给：0.016 mm/转 - 3 mm/转

技术规格 — 切螺纹
公制螺纹：1 mm - 120 mm
径向螺纹：（42）30 - 1/4 DP
模数：0.5 mm - 60 mm
Whitworth： (48) 0.5 - 60 TPI

技术规格 — 尾座
尾座套筒直径：160 mm
尾座套筒锥度：metric 80
尾座套筒行程：300 mm
尾座横向调整：±2.5 mm

技术规格 — 驱动功率
主驱动电机额定功率：22 kW

技术规格 — 外形及重量
外形尺寸（长 x 宽 x 高）：6.04 m x 2.06 m x 2.23 m
整机重量：12,900 kg

标准配置 / 页面列出项

• 三轴位置显示器 X.Pos 3.2（已装配）
• 4爪法兰盘 φ1,400 mm
• 冷却系统
• 固定顶尖 220–630 mm
• 电动尾座
• LED 工作灯、中心顶针、减径套
• 基础螺栓、集中润滑、随车工具及使用手册

附加产品细节（功能 / 设计）

• 带肋重型铸铁床身以降低振动
• 感应淬硬并研磨的导轨
• 用于主轴驱动的坚固多片离合器
• X、Z 轴独立快速进给电机
• 安装在支承上的 X/Z 进给操纵杆
• 心距 ≥ 3,000 mm 的机型配备尾座电动定位
• 大型主轴轴承及封闭式过载离合器

特性 / 技术规格

• 型号：DL E Heavy 800/3000
• 工件长度（最大）：3,000 mm
• 床鞍上车削直径：1,600 mm
• 主轴通孔：130 mm；接口 ISO A2-15
• 主驱功率：22 kW
• 快速进给 X/Z：1,870 / 3,740 mm/min
• 整机重量：12,900 kg
