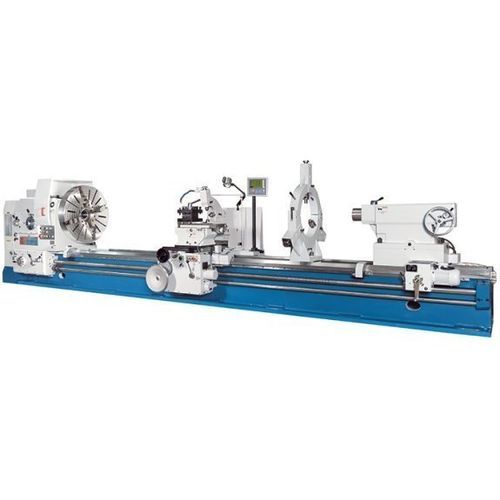

传统型车床 DL E Heavy 620/5000

卧式3轴用于较长零件

产品说明
DL E Heavy系列机床可加工非常大的车削直径和长工件长度，适用于对长度达8000 mm、直径超1600 mm的工件进行传统车削加工。特别宽且加强肋的床身可承载大重量工件。强劲电机通过可精细调节的多片离合器驱动主轴。支撑内的快速进给在长床身上尤为有效，重型尾座也采用电动驱动以提升效率。

主要特点

• 最大中心距可达8000 mm
• 主轴通孔径 130 mm
• 主传动功率 22 kW
• X/Z方向高速进给
• 标配三轴位置显示器

工作区域
工件长度（最大）：5.000 mm
床上车削直径：1.250 mm
支撑上车削直径：900 mm
工件重量（最大）：6.000 kg
床身宽度：755 mm
最大中心夹持工件重量：6.000 kg
卡盘夹持最大工件重量：1.500 kg

行程
X轴行程：630 mm
Z轴行程：4.800 mm
Z1轴行程：300 mm
顶尖滑座摆动范围：±180°

主轴
主轴转速（右）：3.15 1/min - 315 1/min
主轴转速（左）：4 1/min - 315 1/min
主轴通孔：130 mm
主轴接口：ISO A2-15

快速进给
X轴快速进给：1.870 mm/min
Z轴快速进给：3.740 mm/min

进给
X轴进给：0.064 mm/R - 12 mm/R
Z轴进给：0.032 mm/R - 6 mm/R
Z1轴进给：0.016 mm/R - 3 mm/R

螺纹切削
公制螺纹：1 mm - 120 mm
径向螺纹：(42) 30 - 1/4 DP
模数螺纹：0.5 mm - 60 mm
Whitworth 螺纹：(48) 0.5 - 60 TPI

尾座
尾座套筒直径：160 mm
尾座套筒锥度：metric 80
尾座套筒行程：300 mm
尾座横向调节范围：±2.5 mm

驱动能力
主传动电机功率：22 kW

尺寸与重量
外形尺寸（长×宽×高）：8.1 m x 1.88 m x 1.92 m
整机重量：13.300 kg

标准配置 / 主要选项

• 3轴位移显示器 X.Pos 3.2（已装配）
• 裙板内完整过载离合器
• 安装在支撑上的X/Z轴操纵杆
• 中心距≥3000 mm机型的尾座电动定位
• 长工件用支撑和跟刀装置可选

技术规格

• 型号：DL E Heavy 620/5000
• 工件长度（最大）：5.000 mm
• 床上车削直径：1.250 mm
• 支撑上车削直径：900 mm
• 最大工件重量：6.000 kg
• 床身宽度：755 mm
• 行程 X/Z/Z1：630 / 4.800 / 300 mm
• 主传动：22 kW
• 快速进给 X/Z：1.870 / 3.740 mm/min
• 进给范围 X/Z/Z1：0.064–12 / 0.032–6 / 0.016–3 mm/R
• 螺纹范围：公制 1–120 mm；模数 0.5–60 mm；Whitworth 0.5–60 TPI
• 尾座套筒直径/行程：160 mm / 300 mm
• 外形尺寸（长×宽×高）：8.1 m × 1.88 m × 1.92 m
• 机器重量：13.300 kg
