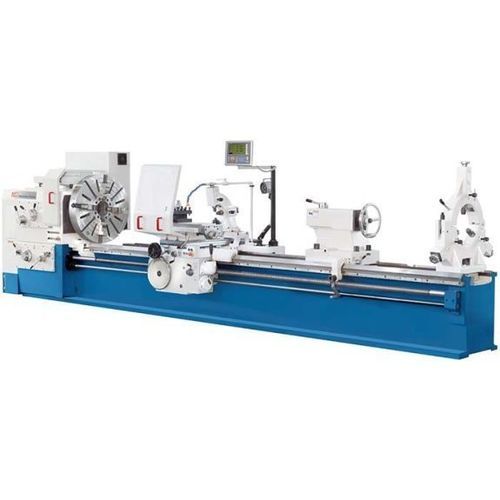

传统型车床 DL S 515/3000

卧式3轴平台式

概述
DL S 515/3000 是一款用于大径件和长工件的传统重型车床。适用于加工长达 3,000 mm 的工件，床鞍上最大加工直径可达 1,000 mm。宽大且深肋的单体床身可承受较大工件质量，保持高刚性与长期精度。

主要特点

• 最大工件长度：3.000 mm
• 主轴孔径：100 mm
• 主电机功率：22 kW
• 主轴速度 4 档可调
• X、Z 轴快速移动
• 配装三轴位移指示器

产品详情

• 超重型、宽体单件床身，深肋结构以提高刚性
• 导轨经感应淬火并研磨，保证长期精度与最低磨损
• 大型主轴箱，锥滚子轴承高精度主轴，主轴端面 A2-11
• 手动 4 档变速箱与变频控制配合，可精确调节转速并提供大扭矩
• X/Z 轴进给的摇杆控制安装在支座上
• 拖板内可调超载离合器保护进给机构
• 支座和顶滑架设计用于承受大的切削力
• 支持多种丝锥/车削螺纹：径向、英寸、模数和公制

标准配置

• 三轴位移指示器 X.Pos 3.2
• 独立四爪面盘 Ø1000 mm（含一套硬爪）
• 4 位刀架（截面 45×45）
• 稳压架 50–470 mm
• 顶尖座 30–120 mm
• 死心尖与缩套
• 带互锁的卡盘防护罩
• 刀架防护罩
• 冷却系统、地脚螺栓、工作灯
• 操作工具和使用手册

技术参数
工作区域
工件长度（最大）：3.000 mm
床鞍上旋削直径：1.000 mm
顶架上旋削直径：720 mm
桥位上旋削直径：1.350 mm
工件重量（最大）：4.000 kg
桥长：470 mm
床宽：600 mm

行程
X 轴行程：520 mm
Z 轴行程：2.700 mm
Z1 轴行程：250 mm
顶滑架回转范围：90°

主轴
主轴转速：5 1/min - 630 1/min
主轴孔径：100 mm
主轴安装：A2-11

快速进给
X 轴快速进给：1.800 mm/min
Z 轴快速进给：3.640 mm/min

进给
X 轴进给速率：0,04 mm/min - 4,8 mm/min
Z 轴进给速率：0,08 mm/min - 9,6 mm/min
Z1 轴进给速率：0,02 mm/min - 2,4 mm/min

刀具
刀杆尺寸：32 mm x 32 mm

切螺纹
公制螺纹： (53) 1-120 mm
英寸螺纹： (49) 30 - 1/4
径螺纹： (56) 60-0,5 DP
模数螺纹： (54) 0,5 - 60 mm

尾座
尾座心轴直径：120 mm
尾座锥度：MT6
尾座心轴行程：250 mm

驱动功率
主传动电机额定功率：22 kW
冷却泵电机功率：0,15 kW
进给电机功率：1,1 kW
总功率消耗：23 kVA

尺寸与重量
外形尺寸（长 x 宽 x 高）：5,15 m x 1,5 m x 1,6 m
整机重量：6.800 kg

主要特性 / 快速概览

• 型号：DL S 515/3000
• 最大工件长度：3.000 mm
• 床上最大旋削直径：1.000 mm
• 主轴孔径：100 mm
• 主轴转速范围：5 – 630 1/min（4 档）
• 主电机：22 kW
• 快速进给 X/Z：1.800 / 3.640 mm/min
• 行程 X/Z：520 / 2.700 mm
• 刀杆规格：32 x 32 mm
• 整机重量：6.800 kg
