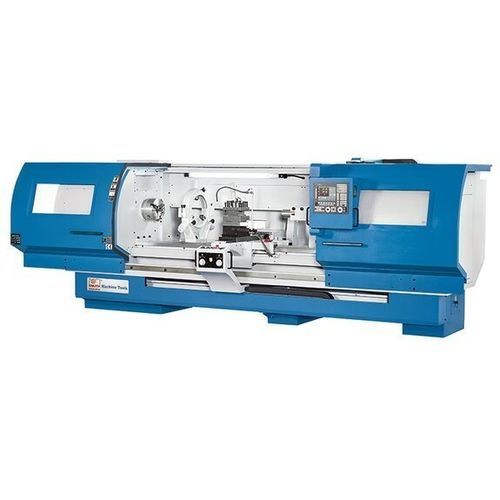

CNC数控车床 Forceturn 630.50卧式双轴平台式
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 操控类型
- CNC数控
- 卧式／立式
- 卧式
- 轴数量
- 双轴
- 结构
- 平台式
- 主轴头
- D1-8
- 工具数量
- 4工具
- 传动系统
- 电机伺服
- 应用
- 用于重型加工, 用于较长零件
- 性能
- 高精度, 大功率
- 其他特性
- 示教
- 直径
85 mm
(3.35 in)- 旋转速度
最少: 27 rpm
(169.646 rad.min-1)最多: 2,250 rpm
(14,137.167 rad.min-1)- 零件长度
5,100 mm
(201 in)- 最大切割直径
670 mm
(26 in)- 行程X
450 mm
(18 in)- Z轴
5,000 mm
(197 in)- 快进X
5,000 mm/min
(3 in/s)- 快进Z
5,000 mm/min
(3 in/s)- 标准功率
15 kW, 22 kW
(20.4 hp, 29.9 hp)- 整体长度
7,500 mm
(295 in)- 整体宽度
2,250 mm
(89 in)- 总高度
2,450 mm
(96 in)- 重量
7,600 kg
(16,755 lb)
产品介绍
产品简介
Forceturn 630.50 是一款平床式CNC车床，适用于长件和重件的加工。采用硬化、研磨导轨的平床结构，在加工长度达 5.100 mm 的工件时仍能保持良好加工精度。控制器具备 Teach-in 功能，并配备两个电子手轮，便于手动装夹和微调。丰富的选装件可根据维修或单件生产需求进行配置。
主要特性
工作区域
行程
主轴
快速进给
刀具
精度
尾座
驱动功率
外形尺寸与重量
设计与选项（概要）
技术规格
Forceturn 630.50 是一款平床式CNC车床，适用于长件和重件的加工。采用硬化、研磨导轨的平床结构，在加工长度达 5.100 mm 的工件时仍能保持良好加工精度。控制器具备 Teach-in 功能，并配备两个电子手轮，便于手动装夹和微调。丰富的选装件可根据维修或单件生产需求进行配置。
主要特性
- 用于重切削的强力主传动
- 伺服驱动 4 位刀库
- 面板双电子手轮，支持手动操作和调试
- 带图形仿真与轮廓编辑器的循环编程
工作区域
- 床上车削直径: 670 mm
- 床身宽度: 450 mm
- 心高: 335 mm
- 支承上车削直径: 400 mm
- 加工工件长度（最大）: 5.100 mm
行程
- X 轴行程: 450 mm
- Z 轴行程: 5.000 mm
主轴
- 转速范围: 27 1/min - 2.250 1/min
- 主轴端面型号: D1-8
- 主轴通孔直径: 85 mm
快速进给
- X 轴快速进给: 5.000 mm/min
- Z 轴快速进给: 5.000 mm/min
刀具
- 刀位数: 4 位（伺服刀库）
精度
- X 轴定位精度: 0,015 mm
- Z 轴定位精度: 0,03 mm
- X 轴重复定位精度: 0,007 mm
- Z 轴重复定位精度: 0,015 mm
尾座
- 尾座锥度: 5 MT
- 尾座套筒直径: 105 mm
- 尾座套筒行程: 170 mm
驱动功率
- 主传动额定功率: 22 kW（15 kW 连续）
- X 轴电机功率: 2 kW
- Z 轴电机功率: 3,6 kW
- 总功率消耗: 40 kVA
外形尺寸与重量
- 外形尺寸（长×宽×高）: 7,5 m x 2,25 m x 2,45 m
- 重量: 7.600 kg
设计与选项（概要）
- 大质量床身，导轨硬化、研磨并涂层处理，适合重件高精度加工
- 可编程主轴，带自动3档主变速
- Fagor 控制（如 Fagor 8058 Elite），支持循环编程与图形仿真
- 操作面板配双电子手轮，便于手动操作和快速调试
- 重型自动 4 位伺服刀库用于程序化换刀
- 高性能冷却系统及自动集中润滑为标准配置
- 可选件：多规格顶尖/支撑、链式排屑器、伺服刀塔（VDI）、附加卡盘、尾座变体等
技术规格
- 型号: Forceturn 630.50
- 床上车削直径: 670 mm
- 工件最大长度: 5.100 mm
- 主轴通孔: 85 mm
- 主轴转速范围: 27 – 2.250 1/min
- 主传动功率: 22 kW（15 kW 连续）
- X 轴行程: 450 mm; Z 轴行程: 5.000 mm
- 快速进给: 5.000 mm/min（X 和 Z）
- 刀库: 4 位伺服刀库
- 尾座: 5 MT，套筒 Ø 105 mm，行程 170 mm
- 定位精度 X/Z: 0,015 / 0,03 mm；重复精度 X/Z: 0,007 / 0,015 mm
- 外形尺寸: 7,5 m x 2,25 m x 2,45 m；重量: 7.600 kg
