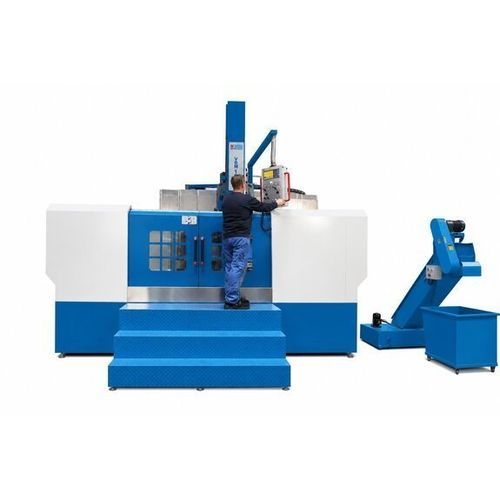

传统型车床 VDM 1600 S

立式3轴后台设备

Overview
VDM 1600 S是一款用于大直径、大重量工件加工的传统立式车床，设计便于装卸。设备配备大扭矩伺服进给、横梁液压夹紧以及用于重切削的减速主驱动。可选侧支座，带独立进给以进行外轮廓加工。标配3轴位置指示器以确保定位精度。

Highlights

• 便于起重机与叉车装配的良好可达性
• 伺服无级进给控制，实现精确切削量
• 带硬化导轨的长刚性立柱
• 带独立进给的侧支座用于外轮廓加工
• 减速齿轮驱动以提供高主轴扭矩

Working area
回转直径（最大）：1.600 mm
上部刀架可车削直径：1.600 mm
侧部刀架可车削直径：1.400 mm
加工高度（最大）：1.000 mm
上部刀架回转范围：± 30°
工件长度（最大）：1.000 mm
工件重量（最大）：5.000 kg

Travels
X1轴，上支座行程：915 mm
Z1轴，上支座行程：800 mm
W轴，横移行程：650 mm
X2轴，侧支座行程：630 mm
Z2轴，侧支座行程：900 mm

Headstock
速度范围：5 1/min - 160 1/min
主轴扭矩（最大）：25.000 Nm
回转台直径：1.400 mm

Rapid feed
上支座快速进给：1.800 mm/min
侧支座快速进给：1.800 mm/min

Feed
X轴进给速度：0,8 mm/min - 86 mm/min
Z轴进给速度：0,8 mm/min - 86 mm/min
W轴进给速度：440 mm/min

Tooling
刀具座：30 mm x 40 mm
刀具最大重量：50 kg

Drive capacity
主驱动电机额定功率：30 kW
X轴电机额定功率：4,7 kW
Z轴电机额定功率：4,7 kW

Measures and weights
外形尺寸（长 x 宽 x 高）：6,5 m x 4,2 m x 5 m
重量：12.500 kg

Technical specifications

• 型号：VDM 1600 S
• 最大回转直径：1.600 mm
• 最大加工高度：1.000 mm
• 最大工件质量：5.000 kg
• 主轴最大扭矩：25.000 Nm
• 主电机：30 kW
• 伺服进给（无级调速）
• 横梁液压夹紧
• 侧支座带独立进给（X2/Z2）
• 行程：X1 915 / Z1 800 / W 650 / X2 630 / Z2 900 mm
• 上/侧支座快速进给：1.800 mm/min
