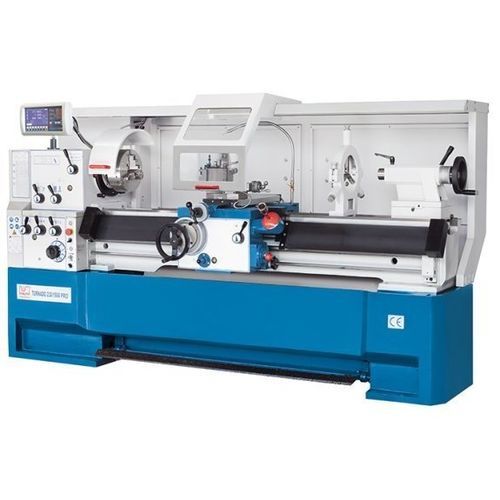

传统型车床 Turnado 280/1500 PRO

卧式双轴D1-8

产品说明
Turnado PRO 系列为现代化的通用车床，适用于高性能的传统车削加工。PRO 型号结合了由变频器控制的宽速范围、恒定切削速度功能及快速进给，能够在保持操作与维护简便的同时，实现高效且高质量的表面加工。

主要特点

• 无级变速（变频器控制）
• 带快速进给电机的车架（尾座/刀架）
• 面车时的恒定切削速度（V‑constant）功能
• 丰富的标准配置与人体工程学外罩设计

产品详情

• 重型且强劲肋形铸铁床身及整体铸件底座，提供良好刚性
• 可拆式桥板便于加工短且大直径工件
• 倒挡机构与先进电子控制确保主轴高扭矩与宽转速范围
• 高精度预载主轴轴承确保优异同心度和承载能力
• 所有导轨可调；齿轮、传动轴和导轨经淬火和磨削处理
• 尾架在油浴中运行，维护量低；集中润滑系统简化维修保养
• 微米级床边止挡保证 Z 轴高重复定位精度；顶尖可侧向调节以实现锥面车削
• X.Pos 位置显示器配数字转速指示和可编程辅助功能
• 恒定切削速度：面车时主轴转速随工件直径自动调整，切削刃处保持恒定切削速度，得到接近数控的加工质量

工作范围
中心距：1500 mm
中心高：280 mm
床上车削直径：560 mm
桥上车削直径：785 mm
支承上车削直径：355 mm
桥板长度：170 mm
床宽：350 mm

行程
X 轴行程：316 mm
Z1 轴行程：130 mm
上滑板摆动范围：± 52°

主轴
低速范围：25 1/min - 200 1/min
高速范围：200 1/min - 1.600 1/min
主轴孔径：80 mm
主轴安装：Camlock D1-8
主轴锥度：7 MT

进给
X 轴进给：0,02 mm/R - 0,573 mm/R
Z 轴进给：0,059 mm/R - 1,646 mm/R

螺纹
公制螺纹：0,2 mm - 14 mm
直径制螺纹： (50) 4-112 DP
模数螺纹：0,1 mm - 7 mm
惠特沃斯螺纹： (60) 2-112 TPI

尾座
尾座套筒直径：75 mm
尾座锥度：MK 5
尾座套筒行程：180 mm
尾座横向调整：± 12 mm

驱动功率
主传动电机额定功率：7.5 kW

尺寸与重量
外形尺寸（长 x 宽 x 高）：2,84 m x 1,15 m x 1,46 m
重量：2.370 kg

技术参数

• 型号：Turnado 280/1500 PRO
• 类别：通用车床
• 中心距：1500 mm
• 中心高：280 mm
• 床上车削直径：560 mm
• 主轴孔径：80 mm（Camlock D1-8，MT7）
• 转速范围：25 - 1.600 1/min（两档）
• 主电机额定功率：7.5 kW
• 行程 X / Z1：316 mm / 130 mm
• 重量：2.370 kg
