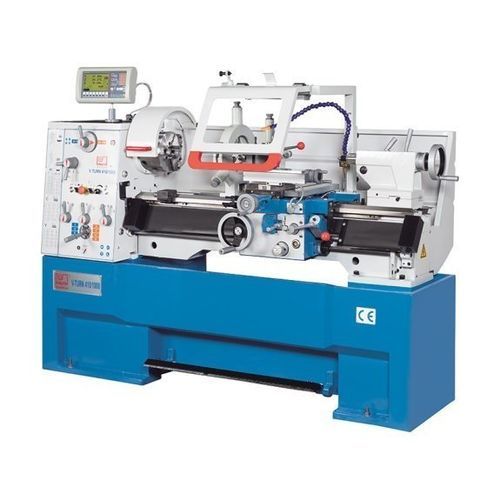

手动操控车床 V-Turn 410/1000

卧式3轴Camlock

概述
V-Turn 410/1000 是一款适用于车间精密加工和小批量生产的精密车床。配备变频器和高性能主轴电机，提供两档连续可变转速，最高可达 3,000 1/min，并在较重切削中表现出良好的稳定性。X-Pos 集成的“恒切削速度”功能在端面车削时自动根据工件直径调整主轴转速，以保持刀刃切削速度，达到与 CNC 车床相当的表面质量。

主要特点

• 恒切削速度（X-Pos）
• 高主轴转速与 5.5 kW 电机
• 完善的标准配置
• 大型 NSK 滚动轴承

技术参数（表格）
工作范围
两中心距离：1000 mm
顶尖高度：205 mm
床上回转直径：380 mm
桥架上回转直径：580 mm
支承上回转直径：255 mm
桥架长度：250 mm
床宽：250 mm

行程
X 轴行程：210 mm
Z1 轴行程：140 mm
上滑板摆角：±45°

主轴
高速区：550 1/min - 3,000 1/min
低速区：30 1/min - 550 1/min
主轴孔径：52 mm
主轴安装：Camlock D1-6
主轴锥度：6 MT

进给
X 轴进给：0.025 mm/转 - 0.85 mm/转
Z 轴进给：0.05 mm/转 - 1.7 mm/转

螺纹
公制螺纹: (39) 0.2 - 14 mm
直径制螺纹: (21) 8 - 44 DP
模数螺纹: 0.3 mm - 3.5 mm
惠特沃斯: (45) 2 - 72 TPI

尾座
尾座芯径：50 mm
尾座锥度：4 MT
尾座行程：120 mm
尾座横向调整：±13 mm

驱动功率
主传动电机额定功率：5.5 kW

尺寸与重量
外形尺寸（长×宽×高）：1.94 m x 1.00 m x 1.32 m
重量：1,200 kg

产品详情

• 恒切削速度：端面车削时主轴转速随工件直径变化自动调整，保持刀刃切削速度，从而实现与 CNC 相当的表面质量
• 一体式重肋铸铁床身和坚固机身提供良好刚性
• 宽大经硬化与研磨的导轨保证优异的加工效果与长寿命
• 大型高精度主轴轴承确保出色的同心度
• 主轴齿轮与轴经淬火研磨，运行平稳且噪音低
• 5.5 kW 主轴电机提供充足切削力
• 主轴转速无级可调：30–550 与 550–3,000 rpm
• 标配微分尺和刀塔行程限位
• 支承处集成集中润滑，便于维护
• 配备 X.Pos 三轴显示器，集成主轴转速显示与辅助功能，整机出厂安装完毕
• 主轴电磁制动免维护，制动可靠

技术规格

• 型号: V-Turn 410/1000
• Manufacturer: KNUTH
• 两中心距离: 1000 mm
• 床上回转直径: 380 mm
• 主轴孔径: 52 mm (Camlock D1-6, 6 MT)
• 最大主轴转速: 最高 3,000 1/min（两挡）
• 主电机: 5.5 kW
• X 行程: 210 mm • Z1 行程: 140 mm
• 尾座行程: 120 mm • 尾座芯径: 50 mm
• 外形尺寸: 1.94 m x 1.00 m x 1.32 m • 重量: 1,200 kg
