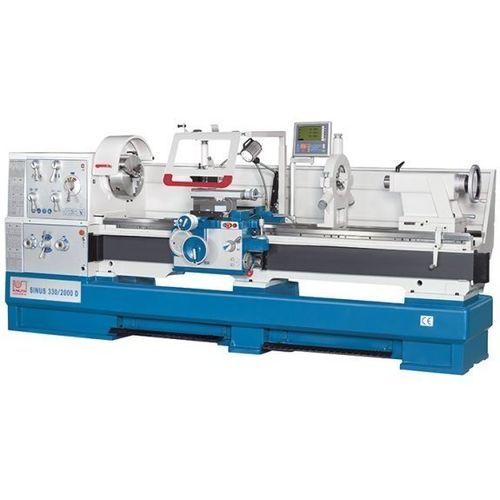

传统型车床 Sinus 330/3000 D卧式双轴通用
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 操控类型
- 传统型
- 卧式／立式
- 卧式
- 轴数量
- 双轴
- 结构
- 通用
- 主轴头
- D1-8
- 应用
- 重型
- 直径
660 mm
(25.98 in)- 旋转速度
最多: 1,600 rpm
(10,053.096 rad.min-1)最少: 25 rpm
(157.08 rad.min-1)- 零件长度
3,000 mm
(118 in)- 行程X
368 mm
(14 in)- Z轴
230 mm
(9 in)- 快进X
2,000 mm/min
(1 in/s)- 快进Z
4,000 mm/min
(3 in/s)- 标准功率
7.5 kW
(10.2 hp)- 整体长度
5 m
(16'04" )- 整体宽度
1 mm
(0 in)- 总高度
2 mm
(0 in)- 重量
3,300 kg
(7,275 lb)
产品介绍
概述
Sinus D 是万能车床系列中体型最大的系列。设计采用传统布局，基于一体式重型铸造床身。主电机与主轴之间通过手动多片离合器传动。可拆桥、快速进给和锥度车削装置等集成功能，为长工件和大法兰的加工提供了灵活方案。
要点
产品详情
床身
主轴箱与进给机构
滑座（支承）
尾座
装备与附件（标准/含）
技术参数
Sinus D 是万能车床系列中体型最大的系列。设计采用传统布局，基于一体式重型铸造床身。主电机与主轴之间通过手动多片离合器传动。可拆桥、快速进给和锥度车削装置等集成功能，为长工件和大法兰的加工提供了灵活方案。
要点
- 一体式重型铸造床身，提供高刚性
- 坚固的主轴箱，配备大径主轴轴承
- 两轴快速进给，实现快速定位
- 标配锥度车削装置，扩展锥面加工能力
- 完善的安全防护功能
产品详情
床身
- 整块铸造的大断面基座，可有效抑制振动
- 床身导轨经感应淬火并研磨处理，确保持久精度 (>HB 400)
主轴箱与进给机构
- 结构设计保证在较高切削速度下仍能保持高精度和平稳运行
- 主轴通孔 Ø105 mm，适用于长轴和管材加工
- 机械多片离合器实现主轴平稳起动，适合重工件
滑座（支承）
- 滑座在纵向和横向均可快速进给，减少非生产时间
- 进给螺杆和导程螺杆带有过载保护以防误操作损坏
- 导程螺杆带防护罩，减少切屑和污物导致的磨损
尾座
- 尾座套管配备耐用且易读的刻度
- 长行程套管（235 mm）适合复杂的钻孔和对心作业
- 尾座可侧向调整，用于两尖间加工锥形轴（±12.5 mm）
装备与附件（标准/含）
- 支承处集中润滑系统，润滑所有导轨
- 标配锥度车削装置，可通过自动纵向进给一次完成长锥的内外侧加工
- 在不调整上刀架或尾座的情况下，可快速切换圆柱与锥形车削
- 标配脚踏制动踏板
- 后部大型挡屑板，保持工作环境清洁
- 支承罩内置高亮度 LED 照明，照明工作区
- 多功能快速换刀刀架系统，带换刀盒（标准）
- 标配固定与跟随顶尖（lunette）以加工长工件
- 标配新一代位置指示器
- 含冷却系统及丰富的操作工具
技术参数
- 型号: Sinus 330/3000 D
- 工作范围 — 工件长度（最大）：3.000 mm
- 工作范围 — 床身上车削直径：660 mm
- 工作范围 — 支承上车削直径：440 mm
- 工作范围 — 无桥情况下车削直径：900 mm
- 工作范围 — 桥长：320 mm
- 工作范围 — 床身宽度：400 mm
- 行程 — X轴行程：368 mm
- 行程 — Z1轴行程：230 mm
- 行程 — 上刀架摆角：45°
- 主轴 — 主轴转速：25 1/min - 1.600 1/min
- 主轴 — 主轴通孔：105 mm
- 主轴 — 主轴端面：D1-8
- 主轴 — 主轴锥度：ø 113 mm / 1:20
- 快速进给 — X轴：2.000 mm/min
- 快速进给 — Z轴：4.000 mm/min
- 进给 — X轴：0,022 mm/转 - 0,74 mm/转
- 进给 — Z轴：0,044 mm/转 - 1,48 mm/转
- 螺纹切削 — 公制：0,45 mm - 120 mm
- 螺纹切削 — 直径制：0,88 DP - 160 DP
- 螺纹切削 — 模数：0,25 mm - 60 mm
- 螺纹切削 — Whitworth：(54) 7/16 - 80 TPI
- 尾座 — 尾座套管直径：90 mm
- 尾座 — 套管行程：235 mm
- 尾座 — 横向调节：±12,5 mm
- 驱动功率 — 主电机额定功率：7,5 kW
- 外形尺寸和重量 — 外形尺寸（L x W x H）：4,71 m x 1,23 m x 1,6 m
- 外形尺寸和重量 — 重量：3.300 kg
