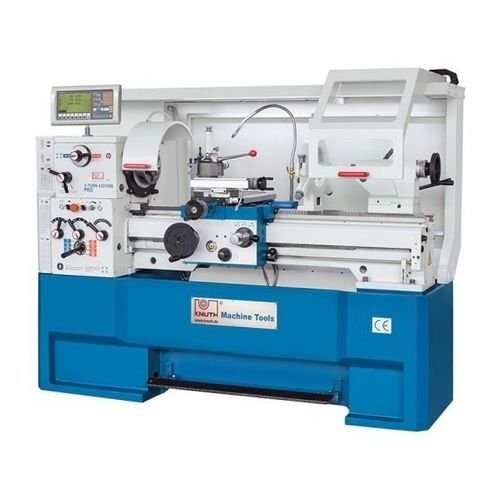

手动车床 V-Turn 410 PRO

卧式3轴Camlock

概述
万能车床 V-Turn 410 PRO 将改进的人机工程学与增强的安全性和高性能主轴驱动相结合。配备变频器和 5.5 kW 主轴电机，最高转速可达 3000 转/分，能高效加工小直径工件，同时在重切削时保持足够刚性。内置的恒切削速度功能在端面切削时自动调整主轴转速，以维持切削条件并实现接近 CNC 的加工质量。

主要特性

• 符合人体工学的机床外壳
• 改进的挡板（tablier），带自动进给
• 恒切削速度功能（V-constant）
• 高主轴转速与 5.5 kW 电机
• NSK 滚子轴承

产品详情

• 含带主轴转速显示的三轴位置指示器，整机装配
• 外壳重新设计并增加安全防护，改善操作人员的人机工程学
• 恒切削速度：端面切削时主轴转速随工件直径自动调整，以保持刀刃切削速度并提升表面质量
• 深肋铸铁床身、刚性主轴箱及整件铸铁底座构成坚固机床基础
• 宽导轨经感应淬火处理，确保寿命长和高精度
• 车削横刀架和上刀架导轨与主轴螺母可调
• 高精度预压主轴轴承，保证同心度与承载能力
• 强劲的 5.5 kW 主轴电机实现快速加速与高效切屑排出
• 倒档传动（back-gearing）提供重切削时的高扭矩
• 支撑上的坚固进给开关简化操作
• X.Pos 显示器具有数字转速显示和可编程辅助功能
• 主轴电磁制动维护量低，停止可靠
• 货号：300822
• 快速交付

技术参数
工作范围
两尖间距：1.000 mm
中心高：205 mm
床面上最大车削直径：380 mm
桥架上最大车削直径：580 mm
支撑上车削直径：255 mm
桥长：250 mm
床宽：250 mm

行程
X 轴行程：210 mm
Z1 轴行程：140 mm
上刀架摆角：± 45°

主轴
高速范围：550 1/min - 3.000 1/min
低速范围：30 1/min - 550 1/min
主轴通孔：52 mm
主轴安装：Camlock D1-6
主轴锥度：6 MT

进给
X 轴进给：0,013 mm/转 - 0,45 mm/转
Z 轴进给：0,026 mm/转 - 0,9 mm/转

螺纹
公制螺纹： (39) 0,2-14 mm
径向螺纹： (21) 8-44 DP
模数螺纹：0,3 mm - 3,5 mm
威特沃斯螺纹： (45) 2-72 TPI

尾座
尾座套筒直径：50 mm
尾座锥度：4 MT
尾座套筒行程：120 mm
尾座横向调整：± 13 mm

驱动功率
主传动电机额定功率：5,5 kW

尺寸和重量
外形尺寸（长×宽×高）：1,94 m x 1 m x 1,6 m
重量：1.210 kg

技术特性

• 型号：V-Turn 410 PRO
• 系列：V-Turn PRO
• 类型：万能车床
• 两尖间距：1.000 mm
• 中心高：205 mm
• 车削直径：380 mm / 580 mm
• 行程 X/Z：210 mm / 140 mm
• 上刀架摆角：±45°
• 主轴通孔：52 mm，Camlock D1-6，6 MT
• 主轴电机：5,5 kW
• 进给范围：0,013–0,45 mm/转 / 0,026–0,9 mm/转
• 螺纹能力：公制 0,2–14 mm；模数 0,3–3,5 mm
• 尾座：套筒 Ø 50 mm，行程 120 mm
• 尺寸（L×W×H）：1,94 m × 1,00 m × 1,60 m
• 重量：1.210 kg
• 附加功能：恒切削速度功能、X.Pos 三轴指示器、整体铸铁底座、感应硬化导轨、预压主轴轴承、电磁制动
