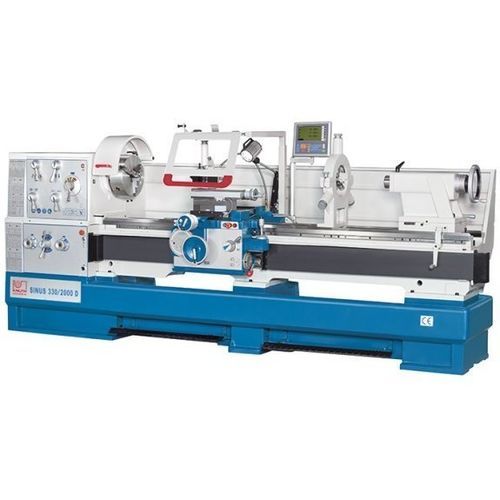

传统型车床 Sinus 400/3000 D卧式双轴通用
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 操控类型
- 传统型
- 卧式／立式
- 卧式
- 轴数量
- 双轴
- 结构
- 通用
- 主轴头
- D1-8
- 应用
- 大直径零件, 用于较长零件
- 性能
- 高刚性
- 其他特性
- 大型
- 组合功能
- 螺纹加工, 孔加工
- 直径
800 mm
(31.5 in)- 旋转速度
最多: 1,600 rpm
(10,053.096 rad.min-1)最少: 25 rpm
(157.08 rad.min-1)- 零件长度
3,000 mm
(118 in)- 行程X
420 mm
(17 in)- Z轴
230 mm
(9 in)- 快进X
2,000 mm/min
(1 in/s)- 快进Z
4,000 mm/min
(3 in/s)- 标准功率
7.5 kW
(10.2 hp)- 整体长度
4,740 mm
(187 in)- 整体宽度
1,140 mm
(45 in)- 总高度
1,910 mm
(75 in)- 重量
3,870 kg
(8,532 lb)
产品介绍
产品说明
Sinus 400/3000 D 是一款以整块铸造床身为基础的通用传统车床。针对长轴和大法兰加工设计，集成了可拆床桥、快速进给和车削锥度装置等功能，可为灵活生产提供解决方案。
主要特点
床身
主轴与传动
背座/刀架
尾座
装备与附件
技术参数
Sinus 400/3000 D 是一款以整块铸造床身为基础的通用传统车床。针对长轴和大法兰加工设计，集成了可拆床桥、快速进给和车削锥度装置等功能，可为灵活生产提供解决方案。
主要特点
- 整块重型铸造床身，刚性高
- 主轴孔径105 mm，适用于长轴和管材
- 机械式多片离合器，主轴起动平稳
- X/Z两轴快速进给，减少非生产时间
- 标配锥度车削装置，支持内外锥加工
床身
- 一体成型的重载基座，有效抑制振动
- 导轨经感应淬火并研磨 (›HB 400)，确保长期精度
主轴与传动
- 结构保证高精度及负载下的平稳运转
- 主轴孔径105 mm，主轴接口 D1-8，主轴锥度 ø113 mm / 1:20
- 机械式多片离合器便于重工件平稳起动
背座/刀架
- 背座可在纵向和横向快速进给，缩短辅助时间
- 进给轴和主螺杆设有过载保护，防止误操作或碰撞导致损坏
- 主螺杆设罩防护，减少切屑污染造成的磨损
尾座
- 尾座套筒带有清晰耐用的刻度
- 长行程套筒适合复杂的钻削与定心作业
- 可横向调节以便中心间加工锥形轴
装备与附件
- 支承集中润滑系统，简化维护
- 锥度车削装置与快换刀架系统为标准配置
- 配备固定及随动顶尖，适用于长工件
- 配有LED照明、大型后挡板、冷却系统及必要的操作工具
技术参数
- 工件最大长度：3000 毫米
- 床上切削直径：800 mm
- 支撑上切削直径：570 mm
- 无桥切削直径：1035 mm
- 桥长：330 mm
- 床宽：400 mm
- X轴行程：420 mm
- Z1轴行程：230 mm
- 上滑板摆角：70°
- 主轴转速：25 – 1,600 1/min
- 主轴孔径：105 mm
- 主轴接口：D1-8
- 主轴锥度：ø113 mm / 1:20
- 快速进给 X/Z：2,000 / 4,000 mm/min
- X轴进给：0.022 – 0.74 mm/转
- Z轴进给：0.044 – 1.48 mm/转
- 螺纹范围：公制 0.45 – 120 mm；等径 0.88 – 160 DP；模数 0.25 – 60 mm；惠沃斯 (54) 7/16 – 80 TPI
- 尾座套筒直径：90 mm，行程：235 mm，锥度：MT 5
- 主电机功率：7.5 kW
- 外形尺寸 (L x W x H)：4.74 m x 1.14 m x 1.91 m
- 重量：3,870 kg
