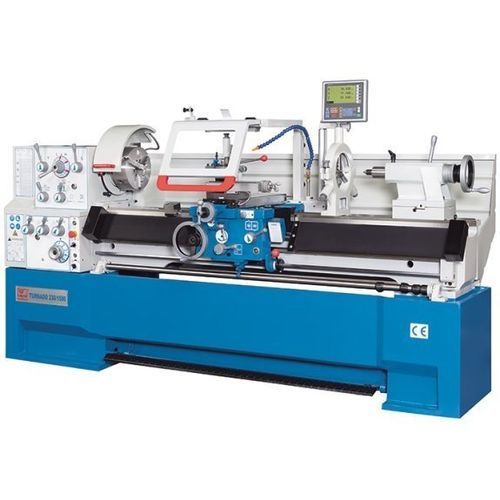

传统型车床 Turnado 230/2000

卧式3轴Camlock

产品概述
Turnado 230/2000 是一款用于多用途工业车削的传统通用车床。其特点为一体式铸铁床身、大工作空间以及集成的三轴示位器，可实现高精度和可重复的加工。标准配置覆盖常见车间需求，可缩短小批量及批量生产的准备时间。

主要特点

• 一体式重型铸铁床身，确保长期刚性
• 中心高 230 mm，最大加工长度 2000 mm
• 床上回转直径 460 mm，刀架上回转直径 274 mm
• 三轴示位器（分辨率 0.005 mm）用于精确定位
• 完整的标准配置包：卡盘、顶尖、快换刀架系统等

设计与结构
带肋的铸铁床身提供稳定的机床基座并能衰减振动。导轨采用棱形结构，经过淬火和磨削以保证长期精度。可拆式桥板允许对大直径短工件进行加工。

主轴箱与主轴
多级齿轮主传动在宽转速范围内提供高扭矩。齿轮与轴在油浴中运行并进行淬火和磨削处理。主轴支承针对刚性与预紧进行了优化，以在径向和轴向载荷下保持精度。标配包括Ø250 mm 三爪自定心卡盘（可逆硬爪）、Ø300 mm 四爪卡盘和Ø350 mm 面板。

刀架（导轨 / 尾座前部）
刀架加宽设计以承受较大切削力。进给换挡杆和尾座螺母带安全联锁。止动主轴有四个可调凸轮用于自动切断纵向进给，便于重复加工。微分床止可精确限制行程。导轨集中润滑简化维护。

尾座
尾座套筒行程长（120 mm），刻度清晰，且可横向调节以进行锥形轴加工。套筒采用4 MT锥度，兼容常用刀具。

控制与示位器
位于主轴箱的符合人体工程学的控制面板便于操作者快速上手。三轴示位器提供 ABS/INC 模式、半径/直径切换、主轴联动以及锥形车削和恒切削速度计算等功能，可减少设定时间和废品率。

附件与标准配置

• 三轴示位器（分辨率 0.005 mm）
• 高品质快换刀架系统及多个刀架
• 3爪卡盘 Ø250 mm（自定心），配可逆硬爪
• 4爪独立卡盘 Ø300 mm 与 Ø350 mm 面板
• 跟刀与顶尖支撑用于长工件
• 冷却系统与集成 LED 工作灯
• 微分纵向止动、螺纹量规与中断攻丝支持
• 脚踏刹车、防溅护罩、工具包与使用手册

维护 / 服务
集中润滑点与油浴传动部件降低维护时间。淬火并磨削的齿轮与轴确保长寿命；定期润滑与计划检修可提升机床可用性。

技术参数

• 型号：Turnado 230/2000
• 类型：通用车床（传统）
• 工件长度（最大）：2,000 mm
• 中心高：230 mm
• 床上回转直径：460 mm
• 刀架上回转直径：274 mm
• 桥上回转直径：690 mm
• 桥长：155 mm
• 床宽：300 mm
• 示位器：3轴，分辨率 0.005 mm
• X轴行程：285 mm
• Z1轴行程：128 mm
• 上滑台摆角：±52°
• 主轴转速：(12) 25 - 2,000 1/min
• 主轴通孔：58 mm
• 主轴连接：Camlock D1-6
• 主轴锥度：6 MT
• X轴进给：0.014 - 0.784 mm/转
• Z轴进给：0.031 - 1.7 mm/转
• 公制车螺纹：0.1 - 14 mm
• 直径制（DP）：(50) 4 - 112 DP
• 模数范围：0.1 - 7 mm
• Whitworth：(60) 2 - 112 TPI
• 尾座套筒直径：60 mm
• 尾座锥度：4 MT
• 尾座行程：120 mm
• 尾座横向调节：±13 mm
• 主电机额定功率：5.5 kW
• 外形尺寸（长 x 宽 x 高）：3.25 m x 1.08 m x 1.34 m
• 重量：2,100 kg
