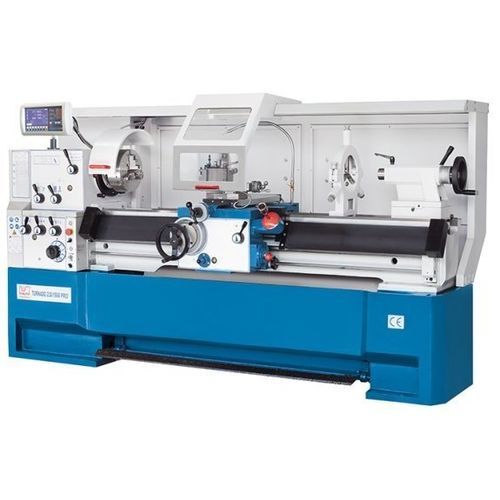

传统型车床 Turnado 230/1000 PRO

卧式双轴通用

概述
Turnado PRO 系列在保留传统车床结构的同时，引入现代驱动与控制技术，适用于要求高效加工的工业旋削。PRO 型号结合了变频器控制的宽速范围、恒切削速度功能和快速行程，可实现轴类、衬套及车削零件的手动和半自动高效加工。

亮点

• 变频器控制的无级可调转速范围
• 配备快速进给电机的操作箱，便于快速定位
• 标准配置丰富，导轨可调
• 恒切削速度（V‑constant），保证表面质量一致性

产品详情

• 人体工学外罩集成操作与功能，提升操作便捷性
• 加强肋形铸铁床身、刚性主轴箱和整块铸造底座，确保机床稳定性
• 可拆卸桥使短工件大直径加工成为可能
• 倒档与先进的主轴电子控制技术提供高扭矩和宽广的转速范围
• 预载高精度主轴轴承保证同心度和承载能力
• 所有导轨可调；齿轮、传动轴与导轨经淬火研磨，运行平稳、寿命长
• 操作箱为油浴润滑，维护少；支撑内置集中润滑系统简化保养
• 床身微米式挡块确保 Z 轴高重复定位精度
• 尾座可横向微调以实现锥形车削
• X.Pos 位置指示器配备数字转速显示及可编程辅助功能
• 恒切削速度：在端面车削时主轴转速可自动随工件直径变化而调整，以保持刀刃切削速度，达到接近数控车床的表面质量

技术规格
工作范围
中心距：1000 mm
主高：230 mm
床鞍上车削直径：460 mm
桥上车削直径：690 mm
芯轴架上车削直径：274 mm
桥长度：155 mm
床身宽度：300 mm

行程
X 轴行程：285 mm
Z1 轴行程：128 mm
上刀架摆动范围：± 52°

主轴
低速转速范围：30 1/min - 600 1/min
高速转速范围：600 1/min - 3000 1/min
主轴孔径：58 mm
主轴接口：Camlock D1-6
主轴锥度：6 MT

进给
X 轴进给：0.025 mm/rev - 1.384 mm/rev
Z 轴进给：0.055 mm/rev - 3.061 mm/rev

切螺纹
公制螺纹：0.1 mm - 14 mm
径向（英制）螺纹：(50) 4-112 DP
模数螺纹：0.1 mm - 7 mm
Whitworth 螺纹：(60) 2-112 TPI

尾座
尾座套筒直径：60 mm
尾座锥度：MK 4
尾座套筒行程：120 mm
尾座横向调节：± 13 mm

驱动功率
主轴驱动电机额定功率：7.5 kW

外形尺寸与重量
外形尺寸（长 x 宽 x 高）：2.2 m x 1.08 m x 1.57 m
重量：1720 kg

功能 / 技术参数摘要

• 型号：Turnado 230/1000 PRO
• 类型：用于手动与半自动车削的通用车床
• V-constant 功能可在端面加工时维持切削速度
• 可拆卸桥便于短件大径加工
• 主轴孔 58 mm，Camlock D1-6，锥度 6 MT；主轴最高转速 3000 1/min
• 进给与螺纹范围覆盖公制、英制径向、模数及 Whitworth
• 主电机 7.5 kW；适用于工业车间的占地和重量
