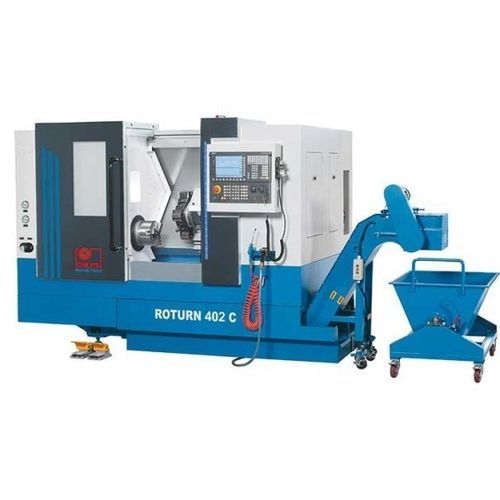

CNC数控车床 Roturn 402 C卧式双轴倾斜台面式
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 操控类型
- CNC数控
- 卧式／立式
- 卧式
- 轴数量
- 双轴
- 结构
- 倾斜台面式
- 主轴头
- A2-8
- 工具数量
- 8工具
- 应用
- 生产
- 性能
- 大功率
- 其他特性
- 紧凑型
- 直径
400 mm
(15.75 in)- 旋转速度
最多: 2,000 rpm
(12,566.371 rad.min-1)最少: 50 rpm
(314.159 rad.min-1)- 零件长度
420 mm
(17 in)- 行程X
200 mm
(8 in)- Z轴
425 mm
(17 in)- 快进X
20,000 mm/min
(13 in/s)- 快进Z
25,000 mm/min
(16 in/s)- 标准功率
11 kW, 15 kW
(15 hp, 20.4 hp)- 整体长度
3,800 mm
(150 in)- 整体宽度
1,870 mm
(74 in)- 总高度
1,910 mm
(75 in)- 重量
3,400 kg
(7,496 lb)
产品介绍
产品简介
本机为 ROTURN C 系列紧凑型 CNC 生产车床，面向批量加工设计。配备 Siemens SINUMERIK 828 D Basic 控制器、倾斜床身、8 位刀塔和主轴功率 15 kW；标配液压三爪卡盘（带通孔）、液压尾座芯轴（大行程）、铰链式排屑机和高效冷却系统。
主要特点
机床结构
主轴
刀塔
尾座与辅助装置
标准配置（节选）
技术参数
本机为 ROTURN C 系列紧凑型 CNC 生产车床，面向批量加工设计。配备 Siemens SINUMERIK 828 D Basic 控制器、倾斜床身、8 位刀塔和主轴功率 15 kW；标配液压三爪卡盘（带通孔）、液压尾座芯轴（大行程）、铰链式排屑机和高效冷却系统。
主要特点
- Siemens SINUMERIK 828 D Basic 控制
- 主轴电机 15 kW
- 8 位刀塔
- 液压三爪卡盘带通孔（Ø250 mm）
- 标配排屑器与高性能冷却系统
机床结构
- 倾斜床身重型机架，提供高刚性并利于切屑排出
- X、Z 轴采用精密直线导轨，保证重载下的重复精度
- 封闭式工作空间配大滑动门，便于安全进入
- 导轨自动集中润滑系统
主轴
- 主轴最高转速：2,000 rpm（Roturn 402 C）；Roturn 400C 可达 3,000 rpm
- 主电机功率：15 / 11 kW
- 主轴端面：A2-8
- 主轴通孔直径：86 mm（安装拉杆管时为 74 mm）
刀塔
- 8 位刀塔，支持快速且精确的刀具更换
- 镗杆安装直径：Ø40 mm
尾座与辅助装置
- 尾座锥度：MT5
- 尾座芯轴直径：88 mm；芯轴行程：85 mm（液压）
- 标配平顶排屑器及排屑车
- 配电柜冷却器；LED 工作灯
标准配置（节选）
- Siemens SINUMERIK 828 D Basic 控制
- 液压三爪卡盘 250 mm（带通孔）
- 液压尾座
- 自动集中润滑
- 链式排屑器
- 高性能冷却系统与冲洗枪
- 随机操作工具与使用手册
技术参数
- 最大工件长度：420 mm；中心高：200 mm；床上最大车削直径：400 mm；刀架上最大车削直径：250 mm
- 行程 X：200 mm；Z：425 mm
- 快移进给 X/Z：20,000 / 25,000 mm/min
- 卡盘直径：250 mm；主轴转速范围：50–2,000 rpm；主轴端面：A2-8；主轴通孔：86 mm（74 mm）
- 刀位数：8；镗杆直径：40 mm
- 主电机额定功率：15 / 11 kW；冷却泵电机：0.18 kW
- 外形尺寸（长×宽×高）：3.8 m × 1.87 m × 1.91 m；整机重量：3,400 kg
