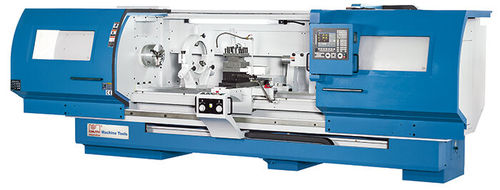

CNC数控车床 Forceturn 800.15卧式双轴平台式
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 操控类型
- CNC数控
- 卧式／立式
- 卧式
- 轴数量
- 双轴
- 结构
- 平台式
- 主轴头
- 5MT
- 工具数量
- 4工具
- 传动系统
- 电机伺服
- 其他特性
- 紧凑型, 示教
- 直径
105 mm
(4.13 in)- 旋转速度
最少: 20 rpm
(125.664 rad.min-1)最多: 1,500 rpm
(9,424.778 rad.min-1)- 零件直径
570 mm
(22 in)- 零件长度
1,600 mm
(63 in)- 最大切割直径
818 mm
(32 in)- 行程X
450 mm
(18 in)- Z轴
1,500 mm
(59 in)- 快进X
5,000 mm/min
(3 in/s)- 快进Z
5,000 mm/min
(3 in/s)- 标准功率
15 kW, 22 kW
(20.4 hp, 29.9 hp)- 整体长度
4,000 mm
(157 in)- 整体宽度
2,250 mm
(89 in)- 总高度
2,250 mm
(89 in)- 重量
4,500 kg
(9,921 lb)
产品介绍
产品说明
Forceturn 系列为加工大型重型工件（最长可达 5 000 mm）提供了平床身数控车床解决方案。坚固的平床结构和大尺寸、经淬火研磨的导轨在重型车削加工中保证了高刚性与高精度。易用的 Fagor 控制具有 Teach-in 与循环编程功能；两个电子手轮支持类似手动车床的定位和快速调试。丰富的选配件可按需配置，适用于维修部门、单件生产或小批量生产。
主要特点
机床结构
主轴与主减速
刀具更换器
控制与操作
技术规格
Forceturn 系列为加工大型重型工件（最长可达 5 000 mm）提供了平床身数控车床解决方案。坚固的平床结构和大尺寸、经淬火研磨的导轨在重型车削加工中保证了高刚性与高精度。易用的 Fagor 控制具有 Teach-in 与循环编程功能；两个电子手轮支持类似手动车床的定位和快速调试。丰富的选配件可按需配置，适用于维修部门、单件生产或小批量生产。
主要特点
- 适合重切削的强力主轴驱动
- 伺服驱动的 4 工位刀具更换器
- 用于手动操作与快速装夹的两个电子手轮
- 用于系列生产的循环编程与图形仿真
机床结构
- 平床身，配备大尺寸、淬火、研磨并经对覆处理的导轨以提高刚性
- 主轴驱动可处理约 1.7 吨的工件（视型号而定）
- 高性能冷却系统及自动集中润滑为标配
- 主轴通孔：85 mm（630 型）或 105 mm（800 型）
主轴与主减速
- 主轴转速可无级、可编程，配自动切换的 3 档主减速
- 主轴驱动功率选项：15 kW（持续）/ 22 kW（峰值）
刀具更换器
- 用于程序化换刀的重型自动 4 工位伺服刀库
控制与操作
- Fagor 控制，具直观的循环编程和 Profile Editor，适用于批量及单件生产
- 图形仿真以提高装夹和调试的安全性
- 紧凑型控制单元，配备两个电子手轮，便于手动操作和快速装夹
技术规格
- 床上车削直径：818 mm；床宽：450 mm；中心高：420 mm；刀架上车削直径：570 mm；最大工件长度：1,600 mm
- 行程：X 轴：450 mm；Z 轴：1,500 mm
- 主轴：转速范围：20 - 1,500 rpm；主轴连接：A1-11；主轴通孔：105 mm
- 快移：X/Z 轴：5,000 mm/min
- 刀具：刀位数量：4
- 精度：定位精度 X/Z：0.015 mm；重复定位精度 X/Z：0.007 mm
- 尾座：锥度：5 MT；尾座套筒直径：105 mm；套筒行程：170 mm
- 驱动功率：主轴电机额定功率：22 kW；主轴连续负载：15 kW；X 轴电机：2 kW；Z 轴电机：3.6 kW；总功率消耗：40 kVA
- 外形与重量：外形（长 x 宽 x 高）：4 m x 2.25 m x 2.25 m；重量：4,500 kg
