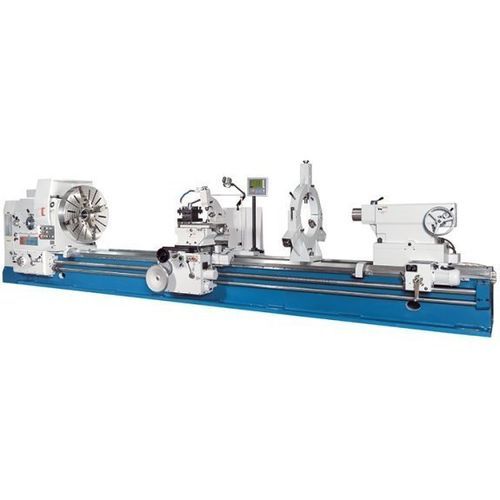

传统型车床 DL E Heavy 620/1500

卧式3轴10工具

描述
DL E Heavy 620/1500 是一款用于大直径和长工件加工的重型传统车床。可加工工件长度达 1,500 mm，床身上车削直径可达 1,250 mm。宽大且带加强筋的铸铁床身可承受重型工件，主轴由多片离合器与 22 kW 主电机驱动；长距型号配备电动尾座定位。

亮点

• 整系列中心距可达 8,000 mm
• 床身上车削直径：1,250 mm
• 主轴通孔：130 mm
• 主轴功率：22 kW
• 标配装配好的三轴位置显示器

工作范围
工件长度（最大）：1.500 mm
床身上车削直径：1.250 mm
刀架上车削直径：900 mm
最大工件重量（芯间）：6.000 kg
床身宽度：755 mm
卡盘装夹时最大工件重量：1.500 kg

行程
X 轴行程：630 mm
Z 轴行程：1.300 mm
Z1 轴行程：300 mm
上滑板摆动范围：± 180°

主轴
主轴转速（右）：3,15 1/min - 315 1/min
主轴转速（左）：4 1/min - 315 1/min
主轴通孔：130 mm
主轴端面：ISO A2-15

快速进给
X 轴快速进给：1.870 mm/min
Z 轴快速进给：3.740 mm/min

进给
X 轴进给：0,064 mm/R - 12 mm/R
Z 轴进给：0,032 mm/R - 6 mm/R
Z1 轴进给：0,016 mm/R - 3 mm/R

螺纹
公制螺纹：1 mm - 120 mm
径向螺纹： (42) 30 - 1/4 DP
模数螺纹：0,5 mm - 60 mm
惠氏螺纹： (48) 0,5 - 60 TPI

尾座
尾座套筒直径：160 mm
尾座套筒锥度：公制 80
尾座套筒行程：300 mm
尾座横向调整：± 2,5 mm

驱动功率
主传动电机额定功率：22 kW

外形尺寸与重量
外形尺寸（长 x 宽 x 高）：4,6 m x 1,81 m x 1,79 m
重量：9.750 kg

产品细节 / 结构与功能

• 带加强筋的宽大铸铁床身，降低振动，提高刚性
• 感应淬火并研磨的导轨
• 用于主轴驱动的坚固多片离合器
• X 和 Z 轴独立的快速进给电机
• 安装在导鞍上的 X/Z 进给操纵杆
• 尾座电动定位（中心距 ≥ 3.000 mm 的型号）
• 大尺寸主轴轴承以及箱体内的过载离合器
• 标配完全装配的三轴位置显示器

三轴位置显示器（功能）

• 提高加工精度，降低错误率
• 节省时间并提升产能
• 易读显示与人性化键盘布局
• 分辨率：0.01 / 0.005 mm
• 支持 10 把刀具存储；半径/直径切换；mm/inch 转换；圆周孔图计算

技术规格

• 型号系列：DL E Heavy
• 典型应用：用于大型直径与长中心距的传统重切削车削
• 本变体最大工件长度：1.500 mm
• 本变体床身上车削直径：1.250 mm
• 主轴通孔：130 mm
• 主轴功率：22 kW
• 最大芯间工件重量：6.000 kg
• 快速进给：X = 1.870 mm/min；Z = 3.740 mm/min
• 进给范围：X = 0,064–12 mm/R；Z = 0,032–6 mm/R
