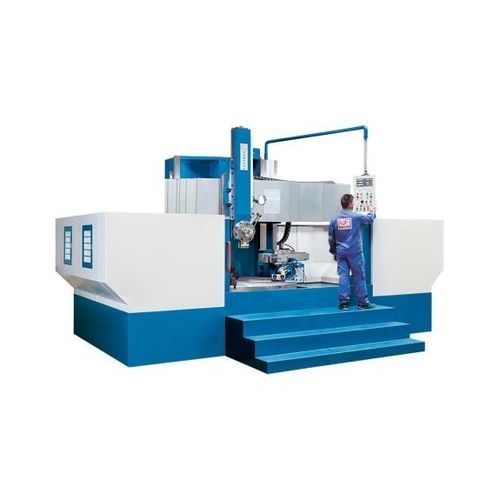

传统型车床 VDM 2600 S

立式3轴电机伺服

概述
VDM 2600 S 为传统立式车床，适用于大直径、大重量工件的加工。结构设计便于通过起重机或叉车进行安全高效的装卸。进给由大扭矩伺服电机驱动，横梁采用液压夹紧。主轴配减速箱以提供重切削所需的高扭矩；可选侧支架并带独立进给，用于外轮廓加工。标准配备3轴位置指示器以确保精度。

亮点

• 为起重机和叉车的装卸与夹具布置优化
• 采用大扭矩伺服电机实现无级可调进给
• 长刚性立柱，带硬化导轨
• 侧支架带独立进给，适合外轮廓加工
• 主传动减速箱提供高扭矩
• 标配3轴位置指示器

工作范围（技术表）
回转直径（最大）：2,600 mm
上部刀架可加工直径：2,600 mm
侧部刀架可加工直径：2,300 mm
最大加工高度：1,500 mm
上部刀架回转范围：± 30°
工件长度（最大）：1,500 mm
工件重量（最大）：10,000 kg

行程（技术表）
X1轴行程，上部支撑：1,300 mm
Z1轴行程，上部支撑：1,000 mm
W轴（横梁）行程：1,100 mm
X2轴行程，侧部支撑：730 mm
Z2轴行程，侧部支撑：1,180 mm

主轴（技术表）
速度范围：1.4 1/min - 45 1/min
主轴扭矩（最大）：32,000 Nm
回转工作台直径：2,300 mm

快速进给（技术表）
上部支撑快速进给：1,800 mm/min
侧部支撑快速进给：1,800 mm/min

进给（技术表）
X轴进给速度：0.8 mm/min - 86 mm/min
Z轴进给速度：0.8 mm/min - 86 mm/min
W轴进给速度：440 mm/min

刀具（技术表）
刀具座：30 mm x 40 mm
刀具最大重量：50 kg

驱动功率（技术表）
主驱动电机功率：37 kW
X轴电机功率：4.7 kW
Z轴电机功率：4.7 kW

外形与重量（技术表）
外形尺寸（长 x 宽 x 高）：7.9 m x 5.3 m x 5.4 m
整机重量：27,500 kg

产品详情

• 伺服电机实现的无级变速进给，提供强劲可调的立柱进给
• 便于起重机和叉车出入的良好通道；针对重型工件优化的夹具布置
• 重型立柱结构与宽导轨硬化处理，保证高刚性
• 横梁液压夹紧
• 主轴采用高精度双列滚子轴承，且可调整
• 减速箱传动确保高扭矩与宽速域
• 可选配带独立进给的侧支架以进行外轮廓加工
