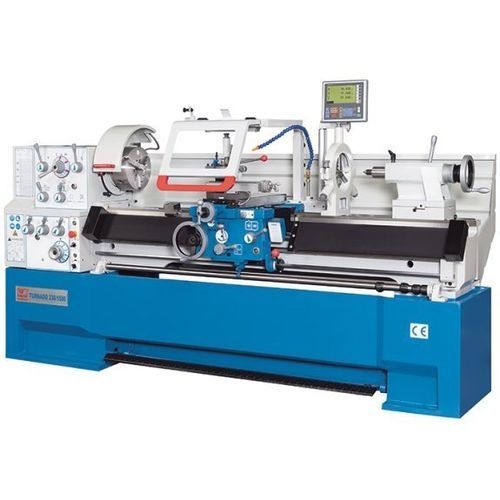

传统型车床 Turnado 280/2000

卧式3轴螺纹加工

概述
Turnado系列为多用途工业车削作业设计的现代化通用车床。其特点为一体式铸铁床身、高扭矩主轴驱动以及完整的标准配置，包括3轴数字位置显示和快换刀架系统。

亮点

• 经典且刚性的整体铸铁结构
• 大通孔主轴及宽广的主轴转速范围
• 具有多种车削功能的3轴数字指示器
• 可调纵向止动和微调床止
• 丰富的标准附件，适合立即投入生产

技术规格 — 工作区
工件长度（最大）：1.928 mm
床鞍上车削直径：560 mm
尾座上车削直径：355 mm
桥式开口上可车削直径：785 mm
桥长：170 mm
床身宽度：350 mm
中心高度：280 mm

技术规格 — 细项
配置：带位置显示器

技术规格 — 行程
X轴行程：316 mm
Z1轴行程：130 mm
上滑板旋转范围：± 52°

技术规格 — 主轴箱
主轴转速：(12) 25 - 1.600 1/min
主轴通孔：80 mm
主轴连接：Camlock D1-8
主轴锥度：7 MT

技术规格 — 进给
X轴进给：0,02 mm/R - 0,573 mm/R
Z轴进给：0,059 mm/R - 1,646 mm/R

技术规格 — 车削螺纹
公制螺纹：0,2 mm - 14 mm
径向螺纹： (50) 4-112 DP
模数螺纹：0,1 mm - 7 mm
Whitworth： (60) 2-112 TPI

技术规格 — 尾座
尾座套筒直径：75 mm
尾座锥度：5 MT
尾座套筒行程：180 mm
尾座横向调节：± 12 mm

技术规格 — 驱动功率
主传动电机功率：7,5 kW

技术规格 — 尺寸与重量
外形尺寸（长 x 宽 x 高）：3,34 m x 1,15 m x 1,46 m
重量：2.720 kg

产品详情 — 机床床身

• 肋状加厚的一体式铸铁床身及整体底座提供稳定的夹持基础，利于高效切屑排出
• 可拆卸桥板允许加工短工件的大直径
• V形导轨经淬火和研磨处理，保持长期精度

产品详情 — 主轴箱 / 进给齿轮

• 大扭矩主电机配分档齿轮，提供宽泛的主轴转速范围
• 所有齿轮与轴经淬火研磨，在封闭油浴中工作
• 大通孔主轴可夹持大直径轴和管材
• 高品质主轴支撑具预紧，保证在径向和轴向载荷下的精度
• 标配：3爪卡盘（硬质可逆爪）、4爪独立卡盘及大直径卡盘
• 主轴处人机界面简洁，便于操作
• 进给齿轮提供大量公制及Whitworth螺距

产品详情 — 支撑（车架）

• 超宽支撑设计，可承受高切削力
• 进给转换控制杆与床前箱螺母设有自动安全联锁
• 止动主轴设四个可调凸轮以实现进给的自动断开
• 预设不同Z轴位置可简化重复加工
• 微米床止用于设定精确行程限制
• 自动进给离合器位于床前箱中央，便于调节
• 车削量规与支撑可在中断攻丝后可靠判定螺距并便于多导程加工
• 上滑板可转动并配有大而易读的刻度
• 支撑处大型可旋转防护罩保护操作人员并保持工作区清洁
• 支撑处中央润滑系统为所有导轨供油，简化维护

产品详情 — 尾座

• 尾座套筒配有坚固且易读的刻度
• 长行程套筒可完成复杂的钻孔与定心作业
• 尾座可横向调整以加工锥形轴

产品详情 — 附件（标配 / 随机）

• 3爪卡盘 Ø 315 mm（自定心，含一套硬爪）
• 4爪独立卡盘 Ø 350 mm（含一套硬爪）
• 卡盘盘 Ø 450 mm
• 定心架与跟刀（Steady rest Ø13–152 mm, Follow rest Ø13–80 mm）
• 3轴位置显示器 X.Pos 3.2（数字显示）
• 快换刀架系统与刀具卡盒
• 冷却系统
• 微米纵向止动
• 螺纹量规
• 减径套、活心/死心、保护罩、卡盘防护、脚踏刹车
• 工作灯、完整工具包与使用说明书
