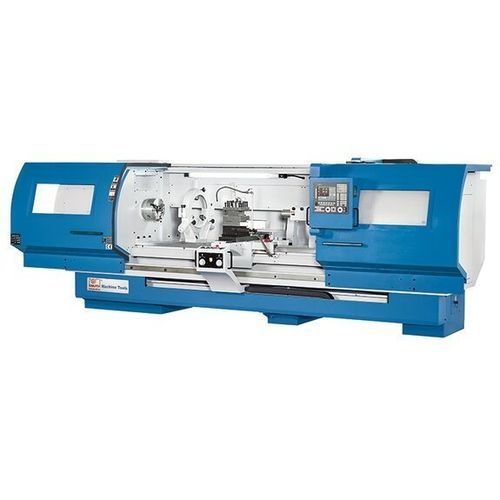

CNC数控车床 Forceturn 630.15

卧式双轴平台式

概述
Forceturn 630.15 是一台循环控制的 CNC 平床车床，专为加工大型与重型工件而设计。坚固的平床结构为标准长度最大 1,600 mm（可选延长至 5,000 mm）提供高刚性和高精度。控制系统具有 Teach-in 功能，面板上的两个电子手轮便于调试和单件加工时的手动式操作。多种可选配置可满足生产或维护的特殊需求。

主要特点

• 适用于重切削的强劲主驱动
• 伺服驱动 4 位置刀具更换装置
• 2 个电子手轮，支持手动操作与快速装夹
• 用于批量生产的循环编程

工作范围
床鞍上车削直径: 670 mm
床身宽度: 450 mm
中心高度: 335 mm
刀架上车削直径: 400 mm
最大工件长度（标准）: 1,600 mm

行程
X 轴行程: 450 mm
Z 轴行程: 1,500 mm

主轴
转速范围: 27 1/min - 2,250 1/min
主轴接口: D1-8
主轴通孔: 85 mm

快速进给
X 轴快速进给: 5,000 mm/min
Z 轴快速进给: 5,000 mm/min

刀具系统
刀位数: 4 位置（伺服驱动）

精度
X 轴定位精度: 0.015 mm
Z 轴定位精度: 0.015 mm
X 轴重复定位精度: 0.007 mm
Z 轴重复定位精度: 0.007 mm

尾座
尾座锥度: 5 MT
尾座套筒直径: 105 mm
尾座套筒行程: 170 mm

驱动功率
主驱动额定功率: 22 kW（持续 15 kW）
X 轴电机: 2 kW
Z 轴电机: 3.6 kW
总功率消耗: 40 kVA

尺寸与重量
外形尺寸（长 x 宽 x 高）: 4 m x 2.25 m x 2.25 m
重量: 4,100 kg

技术规范

• 型号: Forceturn 630.15
• 机型: 循环控制平床 CNC 车床
• 工作范围: 床鞍上车削 Ø 670 mm; 床身宽度 450 mm; 中心高 335 mm; 刀架上车削 Ø 400 mm; 最大工件长 1,600 mm
• 行程: X 450 mm; Z 1,500 mm
• 主轴: 转速范围 27–2,250 1/min; 主轴接口 D1-8; 通孔 85 mm
• 快速进给: X/Z 5,000 mm/min
• 刀具: 4 位置伺服刀塔
• 精度: 定位 X/Z 0.015 mm; 重复定位 X/Z 0.007 mm
• 尾座: 锥度 5 MT; 套筒 Ø 105 mm; 行程 170 mm
• 驱动功率: 主电机 22 kW (15 kW 连续); X 2 kW; Z 3.6 kW; 总计 40 kVA
• 尺寸与重量: 占地约 4 m x 2.25 m x 2.25 m; 重量约 4,100 kg
• 标准配置: Fagor 控制（Fagor 8058 Elite）、2 个电子手轮、冷却系统、集中润滑
