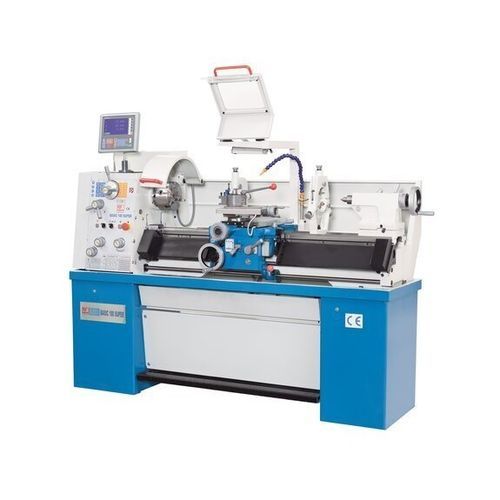

传统型车床 Basic 180 Super

卧式双轴CamlockD1-4

概述
Basic 180 Super（KNUTH）是系列中体型最大的传统机械车床，针对需高刚性与稳定性的工业加工场合而设计。206 mm 的床身宽度与更大的整机质量提升了抗振能力与加工稳定性。机床标配三轴显示器、快换刀架及丰富的标准附件，适合各种高要求生产应用。

主要特点

• 宽大且深肋的灰口铸铁床身，提供高刚性
• 结构坚固，重切削时有效抑制振动
• 2.4 kW 强力主传动，满足工业加工需求
• 标准配置齐全，适用范围广

产品详情

• 床身：深肋灰铸铁，床宽 206 mm
• 所有导轨经感应硬化并精密研磨
• 主轴箱采用 Camlock D1‑4 接口；主轴通孔 Ø38 mm；主轴采用两只可调圆锥滚子轴承支承
• 齿轮均为 Cr‑Ni 钢制造，经淬火精密研磨并油浴润滑
• 尾座可偏移 ±10 mm 以进行锥度车削
• 主传动功率 2.4 kW，集成于底座
• 导轨可通过楔块进行调整
• 提供符合 DIN 的检验证书
• 标配三轴显示器 X.Pos 3.2，出厂安装

标准配置（部分）

• 三轴数显位置显示 X.Pos 3.2（已安装）
• 快换刀架头及快换刀夹（WE 型）
• 3爪卡盘 Ø160 mm（自定心）
• 4爪独立卡盘 Ø200 mm
• 夹盘 Ø320 mm
• 定/走心架（lunettes）
• 冷却系统与屑盘
• 微米定位止挡与螺纹量规
• 减径套、死中心/转心、刀架防护罩
• 卡盘防护带联锁、脚刹、工作灯
• 使用手册与维修工具箱

技术参数（要点）
工作范围
芯距：1,000 mm
床上最大车削直径：356 mm
支撑上最大车削直径：220 mm
床身宽度：206 mm

行程
X 轴行程：178 mm
Z1 轴行程：92 mm
上滑板摆角：± 50°

主轴箱
主轴转速：45 1/min - 1,800 1/min
主轴通孔：38 mm
主轴安装：Camlock D1‑4
主轴锥度：5 MT

进给
X 轴进给：0.015 mm/转 - 0.22 mm/转
Z 轴进给：0.043 mm/转 - 0.653 mm/转

螺纹切削
公制螺纹： (37) 0.4 - 7 mm
Whitworth 螺纹： (28) 4 - 56 TPI

尾座
尾座套筒直径：45 mm
尾座锥度：3 MT
尾座套筒行程：120 mm
尾座横向调节：± 10 mm

驱动能力
主传动额定功率：2.4 kW

尺寸与重量
外形尺寸（长 x 宽 x 高）：1.95 m x 0.75 m x 1.55 m
重量：880 kg

规格

• 型号：Basic 180 Super
• 标配：三轴显示器、快换刀具系统、冷却、保护罩、心座、卡盘及基础刀具
