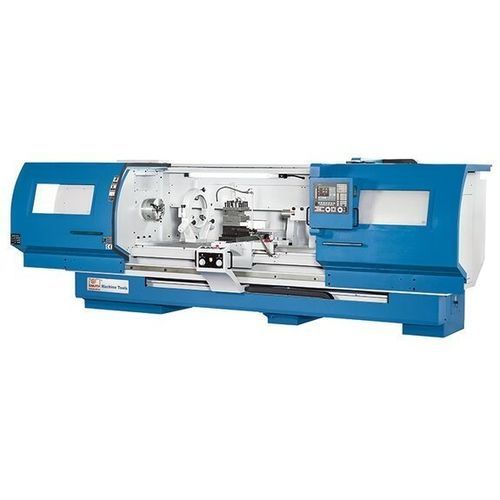

CNC数控车床 Forceturn 630.30

卧式双轴平台式

产品说明
Forceturn系列为需加工长而重工件的用户提供循环控制的平床身数控车床平台。该系列可支持长工件（系列可达5,000 mm），并具有良好的几何稳定性。直观的Fagor控制具备Teach-in和循环编程功能；两个电子手轮允许近似手动车床的操作与快速调试。可选项（卡盘、顶尖、排屑器、刀塔等）可按生产或维护需求配置机床。

产品亮点

• 循环控制数控加工，适用于单件及小批量生产
• 4工位伺服刀具换刀器，实现程序化换刀
• 面板配备2个电子手轮，便于手动操作与精细定位
• 主轴转速连续可变，配自动3档主传动

产品详情

• Fagor控制，支持直观的循环编程与Profile Editor，适用于复杂工件
• 图形仿真用于加工前程序校验
• 刚性平床身，导轨大型化、淬火研磨并对置处理
• 主传动电机额定用于重载加工（峰值22 kW，连续15 kW）
• 高性能冷却系统与自动集中润滑为标准配置
• 主轴通孔：85 mm（630型）或105 mm（800型）
• 重型自动4工位伺服刀具座，保证可靠换刀
• 操作面板上的2个电子手轮便于快速调试与人工干预

技术参数
工作范围
床身上车削直径：670 mm
床身宽度：450 mm
中心高：335 mm
刀架上车削直径：400 mm
工件长度（最大）：3,100 mm

行程
X轴行程：450 mm
Z轴行程：3,000 mm

主轴
转速范围：27 1/min - 2,250 1/min
主轴安装：D1-8
主轴通孔：85 mm

快移
X轴快移：5,000 mm/min
Z轴快移：5,000 mm/min

刀具
刀位数：4位

精度
X轴定位精度：0.015 mm
Z轴定位精度：0.02 mm
X轴重复定位精度：0.007 mm
Z轴重复定位精度：0.01 mm

尾座
尾座锥孔：5 MT
尾座芯管直径：105 mm
尾座芯管行程：170 mm

驱动功率
主轴电机额定功率：22 kW
主轴持续载荷：15 kW
X轴电机功率：2 kW
Z轴电机功率：3.6 kW
总耗电：40 kVA

尺寸与重量
外形尺寸（长 x 宽 x 高）：5.5 m x 2.25 m x 2.25 m
重量：5,600 kg

主要特性 / 技术摘要

• 型号：Forceturn 630.30
• 机床类型：循环控制平床身数控车床
• 控制：Fagor（循环编程、Profile Editor、图形仿真）
• 主轴通孔（630）：85 mm；主轴安装 D1-8
• 床身上车削直径：670 mm；刀架上车削直径：400 mm
• 标注最大工件长度：3,100 mm（系列可根据配置支持更长工件）
• X/Z行程：450 mm / 3,000 mm；快移 X/Z：5,000 mm/min
• 主电机：22 kW（连续 15 kW）；总耗电：40 kVA
