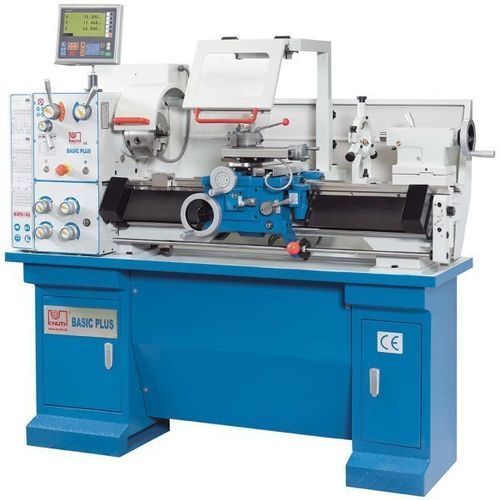

传统型车床 Basic Plus

卧式双轴精准

概述
Basic Plus 为手动台式车床，适用于单件生产、维修与培训。通过多种可选配件可配置为适合维修车间、培训中心和通用车间的方案。

主要特点

• 铸铁床身，双V导轨，淬火并研磨
• 占地紧凑，适合空间受限的车间
• 快速换刀刀架，重复定位精度 0.01 mm
• 装配式三轴数字显示 X.Pos 3.2
• 标准配置齐全，提供多种选配件

标准配置（节选）

• 主轴齿轮淬火并研磨
• 主轴带 Camlock D1-4 安装，轴孔 Ø 38 mm
• 可调锥形滚子轴承
• 尾座镗芯行程 100 mm，横向调节 ±10 mm
• 换向齿轮箱用于改变进给方向
• 快速夹紧刀架
• 3爪卡盘 Ø160 mm，4爪盘 Ø200 mm（随机）
• 顶针与跟刀架、千分尺式止挡、螺纹量规
• 带互锁的防护罩、工作灯、工具箱

技术参数
工作范围
顶尖间距：810 mm
床上最大车削直径：300 mm
刀架上最大车削直径：178 mm
床身宽度：180 mm

行程
X 轴行程：155 mm
Z1 轴行程：95 mm
上横刀盘摆动范围：± 60°

主轴
主轴转速：60 - 1550 (9x2) 1/min
主轴孔径：38 mm
主轴安装：Camlock D1-4
主轴锥度：MT5

进给
X 轴进给：0.014 mm/转 - 0.38 mm/转
Z 轴进给：0.052 mm/转 - 1.392 mm/转

螺纹
公制： (26) 0.4–7 mm
Whitworth： (34) 4–56 TPI

尾座
镗芯直径：32 mm
尾座锥度：MT3
镗芯行程：100 mm
横向调节：± 10 mm

驱动
主电机额定功率：1.1 kW

尺寸与重量
外形（长×宽×高）：1.6 m × 0.75 m × 1.27 m
重量：520 kg

备注
本机标配丰富，并可选配多种附件（卡盘、刀具架、测量装置、冷却系统等）。

规格一览

• 型号：Basic Plus
• 品牌：KNUTH
• 顶尖间距：810 mm
• 床上车削直径：300 mm
• 主轴孔径：38 mm（Camlock D1-4）
• 转速：60 - 1550 1/min（9x2）
• 主电机：1.1 kW
• 尾座镗芯行程：100 mm，锥度 MT3
• X 行程：155 mm — Z1 行程：95 mm
• 进给范围 X/Z：X 0.014–0.38 mm/转，Z 0.052–1.392 mm/转
• 床身：铸铁，双 V 导轨，淬火并研磨
• 外形（长×宽×高）：1.6 m × 0.75 m × 1.27 m
• 净重：520 kg
