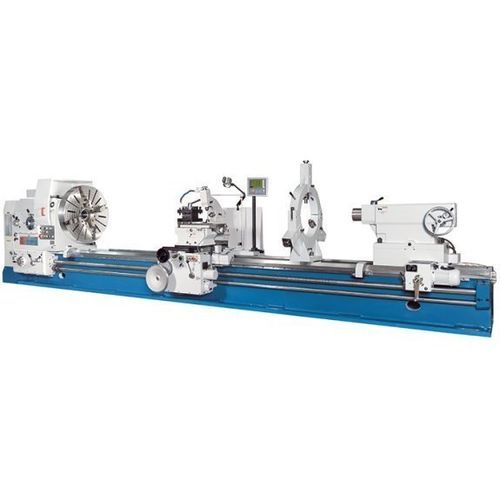

传统型车床 DL E Heavy 800/5000卧式3轴用于较长零件
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 操控类型
- 传统型
- 卧式／立式
- 卧式
- 轴数量
- 3轴
- 应用
- 用于重型加工, 用于大型工件, 大直径零件, 用于较长零件
- 性能
- 高精度, 大容量
- 其他特性
- 带位置指示器
- 组合功能
- 螺纹加工
- 直径
1,600 mm
(62.99 in)- 旋转速度
最少: 2.5 rpm
(15.708 rad.min-1)最多: 250 rpm
(1,570.796 rad.min-1)- 零件长度
5,000 mm
(197 in)- 行程X
820 mm
(32 in)- Z轴
4,800 mm
(189 in)- 标准功率
22 kW
(29.9 hp)- 整体长度
8,040 mm
(317 in)- 整体宽度
2,060 mm
(81 in)- 总高度
2,230 mm
(88 in)- 重量
16,200 kg
(35,715 lb)
产品介绍
产品说明
DL E Heavy 800/5000 为传统重型车床，适用于加工大直径与长工件。适配工件长度达 5,000 mm（系列可达 8,000 mm）且床上车削直径可达 1,600 mm。宽大且加强筋结构的铸铁床身可承受较大工件重量，独立驱动单元保证主轴与进给的精确控制。
主要特点
工作范围
行程
主轴
快速进给
进给
车削螺纹
尾座
驱动功率
外形尺寸与重量
标准配置
主要技术参数（要点）
DL E Heavy 800/5000 为传统重型车床，适用于加工大直径与长工件。适配工件长度达 5,000 mm（系列可达 8,000 mm）且床上车削直径可达 1,600 mm。宽大且加强筋结构的铸铁床身可承受较大工件重量，独立驱动单元保证主轴与进给的精确控制。
主要特点
- 系列心间距：最大 8,000 mm
- 床上车削直径：1,600 mm
- 主轴通孔：130 mm（ISO A2-15）
- 主电机功率：22 kW
- 标配已安装的三轴测量显示器
工作范围
- 工件长度（最大）：5,000 mm
- 床上车削直径：1,600 mm
- 刀架上车削直径：1,280 mm
- 工件最大重量（心间）：6,000 kg
- 工件最大重量（卡盘夹持）：1,500 kg
- 床身宽度：970 mm
行程
- X 轴行程：820 mm
- Z 轴行程：4,800 mm
- Z1 轴行程：200 mm
- 上滑板摆动范围：± 180°
主轴
- 主轴转速（右）：2.5 – 250 rpm
- 主轴转速（左）：3.15 – 250 rpm
- 主轴通孔：130 mm
- 主轴接口：ISO A2-15
快速进给
- X 轴快速进给：1,870 mm/min
- Z 轴快速进给：3,740 mm/min
进给
- X 轴进给：0.064 – 12 mm/转
- Z 轴进给：0.032 – 6 mm/转
- Z1 轴进给：0.016 – 3 mm/转
车削螺纹
- 公制：1 – 120 mm
- 直径 / 英寸范围：（42）30 – 1/4 DP
- 模数：0.5 – 60 mm
- Whitworth： (48) 0.5 – 60 TPI
尾座
- 顶尖套管直径：160 mm
- 顶尖套管锥度：公制 80
- 顶尖套管行程：300 mm
- 尾座横向调节：± 2.5 mm
驱动功率
- 主轴驱动电机额定功率：22 kW
外形尺寸与重量
- 外形尺寸（长×宽×高）：8.04 m × 2.06 m × 2.23 m
- 机器重量：约 16,200 kg
标准配置
- 三轴位置显示器（已安装）
- 4爪卡盘 Ø1,400 mm
- 冷却系统
- 固定顶尖座 220–630 mm
- 电动尾座
- LED 工作灯
- 中心顶针及减径套
- 地脚螺栓与集中润滑
- 维修工具与使用手册
主要技术参数（要点）
- 型号 / 系列：DL E Heavy 800/5000
- 本型号最大工件长度：5,000 mm（系列可达 8,000 mm）
- 床上车削直径：1,600 mm
- 主轴通孔：130 mm（ISO A2-15）
- 主电机：22 kW
- 快速进给 X/Z：1,870 / 3,740 mm/min
- 行程 X/Z/Z1：820 / 4,800 / 200 mm
- 机器重量：≈ 16,200 kg
- 心间最大工件重量：6,000 kg
