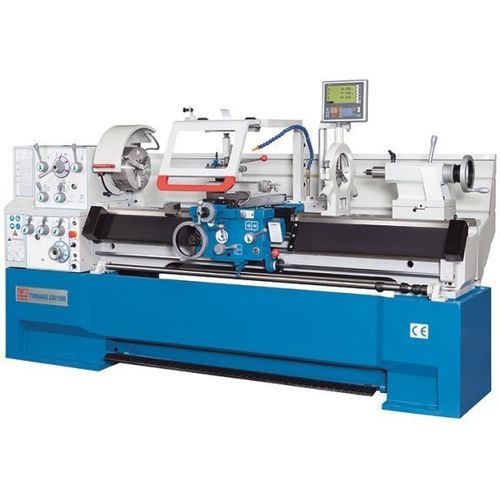

传统型车床 Turnado 230/1500

卧式3轴Camlock

产品概述
Turnado系列是经典数控之外的传统车床的现代化版本，适用于机加工车间及小批量生产。该系列采用整体重型铸铁床身、功率充足的主轴电机和灵活的刀具系统。标准配置包含三轴光栅/位置指示器及快速换刀刀架系统，可通过丰富的选配件满足不同生产需求。

要点

• 经典刚性结构，整体重型铸铁床身
• 中心高230 mm，床上车削直径460 mm
• 最大工件长度1,500 mm，可拆卸桥式结构以加工大直径短工件
• 三轴位置指示器与可调纵向止挡
• 完整的标准配置套件

技术规格（表）
工作范围
工件长度（最大）：1,500 mm
床上车削直径：460 mm
导轨上车削直径：274 mm
桥式上车削直径：690 mm
桥长：155 mm
床身宽度：300 mm
中心距（高度）：230 mm

细节
设备：带位置指示器

行程
X轴行程：285 mm
Z1轴行程：128 mm
上滑板摆动范围：± 52°

主轴箱
主轴转速：(12) 25 - 2,000 1/min
主轴通孔：58 mm
主轴安装：Camlock D1-6
主轴锥度：6 MT

进给
X轴进给：0.014 mm/R - 0.784 mm/R
Z轴进给：0.031 mm/R - 1.7 mm/R

螺纹切削
公制：0.1 mm - 14 mm
英制（DP）：(50) 4-112 DP
模数：0.1 mm - 7 mm
Whitworth： (60) 2-112 TPI

尾座
尾座主轴直径：60 mm
尾座锥度：4 MT
尾座行程：120 mm
尾座横向调节：± 13 mm

驱动能力
主电机额定功率：5.5 kW

尺寸与重量
外形尺寸（长×宽×高）：2.75 m x 1.08 m x 1.34 m
重量：1,970 kg

产品细节

• 床身：重型一体式铸铁床身，带深肋加强筋，刚性主轴箱与整体底座形成牢固的机床基础，保证夹持稳定与导轨长期精度。可拆桥结构便于加工大直径短工件。
• 主轴箱 / 进给机构：多级齿轮箱，齿轮与轴经淬火研磨，运行于封闭油浴中以提供高扭矩和持久性能。大通孔便于夹紧大直径轴与管件；标准配置含卡盘与大直径盘。主轴支撑高质量并带预载，保证高负载下的精度。
• 导轨/外撑：加宽导轨以承受较大切削力。进给切换杆与挂档螺母带安全互锁。带四个可调凸轮的停轴装置实现进给自动断开，便于重复加工。微调床止用于精确行程限制，离合器位于床鞍中央用于自动进给。中央润滑系统为导轨供油，简化维护。
• 尾座：尾座主轴带清晰刻度，长行程适用于复杂钻孔/定心，具横向调节以加工锥形轴。
• 标准附件：脚刹、后挡板、支撑罩内置LED工作灯、多功能快换刀架及换刀卡带、固定与随动顶尖、最新一代位置指示器、冷却系统及常用装配工具。

特性 / 技术参数

• 型号：Turnado 230/1500
• 工件长度（最大）：1,500 mm
• 床上车削直径：460 mm
• 导轨上车削直径：274 mm
• 中心高：230 mm
• 主轴转速： (12) 25 - 2,000 1/min
• 主轴通孔：58 mm
• 主轴安装：Camlock D1-6
• 主轴锥度：6 MT
• 主电机：5.5 kW
• 外形尺寸（L×W×H）：2.75 m × 1.08 m × 1.34 m
• 重量：1,970 kg
