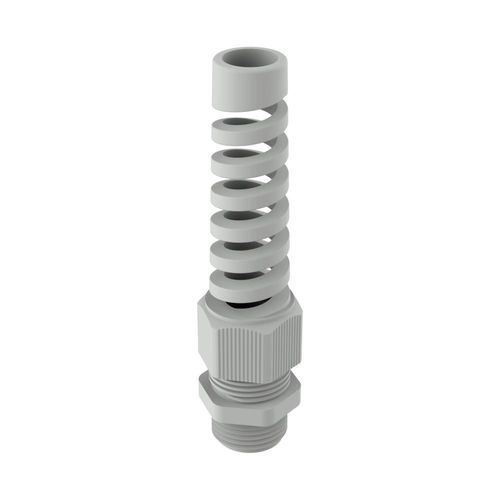

PA6电缆接头 PRPRF

抗震动IP66IP68

产品概述
PRPRF 柔性电缆密封套按 DIN EN 62444/50262 制造，允许电缆连续移动并在有振动时提供保护。外壳为 PA6（尼龙6），内密封件为 CR（氯丁橡胶）。防护等级: IP66 和 IP68（最高 5 bar）；UL 类别: 4X（UL 50E）。

材料与结构

• 外壳: PA6（尼龙6）
• 内密封件: CR（氯丁橡胶）
• 密封件: 可提供用于多芯或扁平电缆的替换密封件（按需提供）

防护、认证与标准

• 防护等级: IP66 和 IP68（最高 5 bar）
• UL 类型: 4X（UL 50E）
• UL94 等级: V2
• 符合 RoHS
• 标准 / 认证: VDE (EN 62444)、UL (UL 514B, CSA C22.2 Nr. 18.3-12 与 94.2-15)、c-CSA-us (CSA C22.2)、DNV GL (EN 62444)

颜色与表面处理
三种标准颜色均具 UV 抗性（根据 UL 746C 为 F1）。特注颜色可提供: RAL3020（红色）、RAL9003（白色）、RAL5015（蓝色）。

备注
可提供多芯或扁平电缆用替换密封件，并可配套推荐的锁紧螺母（PRTU、PRTUM、PRTUE）；配件单独销售。

参考与尺寸表
参考 | 螺纹 | 电缆范围 (mm) | L (mm) | H (mm) | B (mm) | 扳手尺寸 (SW) (mm)
02001001090 | M12 | 2,00 至 5,00 | 58,00 | 8,00 | 16,60 | 15,00
02001001091 | M12 | 2,00 至 5,00 | 58,00 | 10,00 | 16,60 | 15,00
02001001092 | M12 | 2,00 至 5,00 | 58,00 | 15,00 | 16,60 | 15,00
02001001093 | M12 | 3,00 至 6,50 | 58,00 | 8,00 | 16,60 | 15,00
02001001094 | M12 | 3,00 至 6,50 | 58,00 | 10,00 | 16,60 | 15,00
02001001095 | M12 | 3,00 至 6,50 | 58,00 | 15,00 | 16,60 | 15,00
02001001096 | M16 | 3,00 至 7,00 | 83,20 | 10,00 | 21,50 | 22,00
02001001097 | M16 | 3,00 至 7,00 | 83,20 | 15,00 | 25,10 | 22,00
02001001098 | M16 | 5,00 至 10,00 | 83,20 | 10,00 | 25,10 | 22,00
02001001099 | M16 | 5,00 至 10,00 | 83,20 | 15,00 | 25,10 | 22,00
02001001100 | M20 | 5,00 至 9,00 | 96,50 | 10,00 | 27,60 | 24,00
02001001101 | M20 | 5,00 至 9,00 | 96,50 | 15,00 | 27,60 | 24,00
02001001102 | M20 | 6,00 至 12,00 | 96,50 | 10,00 | 27,60 | 24,00
02001001103 | M20 | 6,00 至 12,00 | 96,50 | 15,00 | 27,60 | 24,00
02001001104 | M20 | 7,00 至 12,00 | 106,40 | 10,00 | 30,50 | 27,00
02001001105 | M20 | 7,00 至 12,00 | 106,40 | 15,00 | 30,50 | 27,00
02001001106 | M20 | 10,00 至 14,00 | 106,40 | 10,00 | 30,50 | 27,00
02001001107 | M20 | 10,00 至 14,00 | 106,40 | 15,00 | 30,50 | 27,00
02001001108 | M20 | 9,00 至 16,00 | 118,90 | 10,00 | 37,80 | 33,00
02001001109 | M25 | 9,00 至 16,00 | 118,90 | 15,00 | 37,80 | 33,00
02001001110 | M25 | 13,00 至 18,00 | 118,90 | 10,00 | 37,80 | 33,00
02001001111 | M25 | 13,00 至 18,00 | 118,90 | 15,00 | 37,80 | 33,00
02001001120 | PG7 | 3,00 至 6,50 | 58,00 | 8,00 | 16,60 | 15,00
02001001121 | PG9 | 4,00 至 8,00 | 68,40 | 8,00 | 21,50 | 19,00
02001001122 | PG11 | 5,00 至 10,00 | 83,20 | 8,00 | 25,10 | 22,00
02001001123 | PG13,5 | 6,00 至 12,00 | 96,50 | 10,00 | 27,60 | 24,00
02001001124 | PG16 | 10,00 至 14,00 | 106,40 | 10,00 | 30,50 | 27,00
02001001125 | PG21 | 13,00 至 18,00 | 118,90 | 11,00 | 37,80 | 33,00
02001001130 | GAS.3/8" | 3,00 至 7,00 | 83,20 | 11,00 | 25,10 | 22,00
02001001131 | GAS.3/8" | 5,00 至 10,00 | 83,20 | 11,00 | 25,10 | 22,00
02001001132 | GAS.1/2" | 5,00 至 9,00 | 96,50 | 10,00 | 27,60 | 24,00
02001001134 | GAS.1/2" | 7,00 至 12,00 | 106,40 | 11,00 | 30,50 | 27,00
02001001135 | GAS.1/2" | 10,00 至 14,00 | 106,40 | 11,00 | 30,50 | 27,00
02001001136 | GAS.3/4" | 9,00 至 16,00 | 118,90 | 12,00 | 37,80 | 33,00
02001001137 | GAS.3/4" | 13,00 至 18,00 | 118,90 | 12,00 | 37,80 | 33,00
02001001140 | NPT.3/8" | 3,00 至 7,00 | 83,20 | 15,00 | 25,10 | 22,00
02001001141 | NPT.3/8" | 5,00 至 10,00 | 83,20 | 15,00 | 25,10 | 22,00
02001001142 | NPT.1/2" | 5,00 至 9,00 | 96,50 | 15,00 | 27,60 | 24,00
02001001143 | NPT.1/2" | 6,00 至 12,00 | 96,50 | 15,00 | 27,60 | 24,00
02001001144 | NPT.1/2" | 7,00 至 12,00 | 106,40 | 15,00 | 30,50 | 27,00
02001001145 | NPT.1/2" | 10,00 至 14,00 | 106,40 | 15,00 | 30,50 | 27,00
02001001146 | NPT.3/4" | 9,00 至 16,00 | 118,90 | 15,00 | 37,80 | 33,00
02001001147 | NPT.3/4" | 13,00 至 18,00 | 118,90 | 15,00 | 37,80 | 33,00

特性 / 技术规格

• 型号 / 系列: PRPRF
• 本体材料: PA6（尼龙6）
• 密封材料: CR（氯丁橡胶）
• 防护等级: IP66 和 IP68（最高 5 bar）
• UL 类型: 4X（UL 50E）
• UL94: V2
• UV 抗性: UL 746C 的 F1
• 特注颜色: RAL3020、RAL9003、RAL5015
• 替换密封件: 可用于多芯或扁平电缆
• 尺寸与参考编号: 请参见上表
• 度量单位: 毫米
