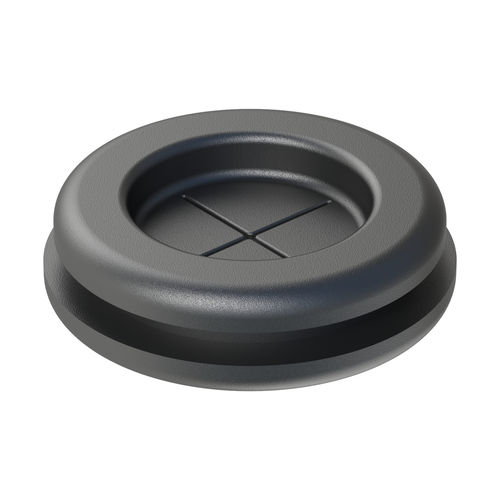

塑料电缆接头 HYPAF

公制用于光伏模块

产品说明
本系列十字开口膜式电缆密封套适用于保护穿过金属面板的电缆。安装快捷简便。可选材料：PVC 与 TPE。尺寸单位：毫米。

材料与合规性

• PVC 和 TPE（耐燃性：UL94-HB）
• RoHS：符合
• 防护等级（IP）：未指定

尺寸与文档
尺寸单位：毫米
图纸（PDF）：可用
视频：可用

规格表
Reference | Hole size | Panel thickness | d | H | D1 | D2
02001000507 | 15,00 | 2,00 | 9,00 | 7,00 | 20,00 | 18,00
02001000520 | 18,00 | 2,00 | 11,00 | 7,00 | 22,50 | 21,50
02001000521 | 18,50 | 2,00 | 11,00 | 7,00 | 23,00 | 23,00
02001000522 | 20,00 | 2,00 | 13,50 | 7,00 | 24,00 | 24,00
02001000523 | 20,50 | 2,00 | 13,50 | 7,00 | 25,00 | 25,00
02001000524 | 22,00 | 2,00 | 16,00 | 7,40 | 27,50 | 26,00
02001000525 | 22,50 | 2,00 | 16,00 | 7,00 | 27,50 | 27,50
02001000526 | 28,00 | 2,00 | 21,00 | 8,00 | 34,50 | 34,50
02001000527 | 28,00 | 2,00 | 21,00 | 8,00 | 35,00 | 35,00
02001000528 | 36,50 | 2,20 | 29,00 | 9,45 | 43,00 | 43,00
02001000529 | 37,00 | 2,00 | 29,00 | 9,00 | 44,00 | 44,00
02001000530 | 37,00 | 2,20 | 28,00 | 9,60 | 43,50 | 43,50
02001000531 | 46,00 | 2,50 | 35,00 | 10,30 | 52,50 | 52,50
02001000532 | 47,00 | 2,50 | 35,50 | 10,10 | 52,50 | 52,50
02001000533 | 47,00 | 2,50 | 36,00 | 10,00 | 54,00 | 54,00
02001000534 | 59,00 | 2,50 | 46,50 | 10,50 | 66,20 | 66,20
02001000535 | 59,00 | 2,50 | 47,00 | 10,50 | 67,00 | 67,00
02001000536 | 60,00 | 2,50 | 48,00 | 10,00 | 68,00 | 68,00
02001000537 | 64,00 | 2,50 | 53,00 | 10,00 | 75,00 | 75,00

特性 / 技术规格

• 品牌：ISC Plastic Parts
• 型号：HYPAF
• 类型：十字开口膜式电缆密封套
• 材料：PVC、TPE
• 耐燃性：UL94-HB（PVC 与 TPE 版本）
• RoHS：符合
• 防护等级（IP）：未指定
• 尺寸单位：毫米
• 参考型号及其开孔尺寸 / 面板厚度 / 尺寸：见上表
• 文档：图纸 PDF 可下载
• 多媒体：产品演示视频可用
