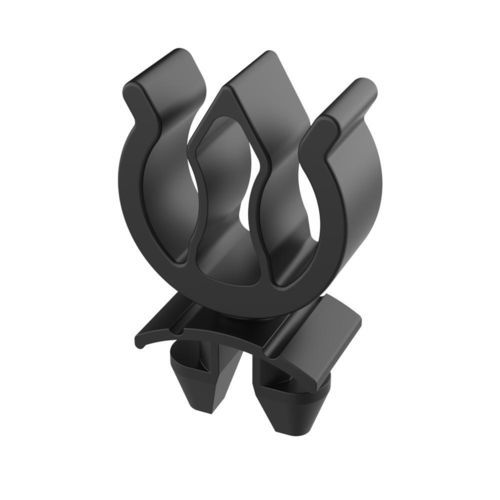

尼龙线夹 SGF

PA6重复使用型防紫外线

描述
SGF 快速固定夹通过在型材安装孔内的1/4 转（90°）摩擦锁定系统实现电缆固定。该件可手动安装，仅需旋转即可固定，具有可靠的固定效果和较高的拔出阻力，同时可拆卸并重新定位以重复使用。

功能

• 通过手指按压插入电缆，便于现场快速布线。
• 具有两个电缆槽，双槽同时使用时保持力更强。
• 可重复使用：旋转90°解锁即能拆卸并沿型材重新定位。

产品数据

• 电缆容量：最多 2 根电缆 Ø 5.8 – 8.0 mm
• 材料：经耐热和耐紫外线处理的尼龙 6/6
• 阻燃性：UL 94 V-2（V-0 选项见产品页面）
• 温度范围：−40 °C 至 115 °C

合规 / 附加信息

• UL94：V2 - V0（见产品页面）
• IP：无 / 不适用
• RoHS：符合
• 尺寸单位：毫米
• 图纸 PDF：可用
• 视频：可用

类型信息
类型1 对应“T-Type”型材，适用于太阳能和工业型材。类型2 对应“I-Type”型材。I-Type 型材是工业自动化结构、太阳能板安装系统、轻型梁及一般工业应用中常用的铝型材。请检查锚槽尺寸以确认每种型材适配的参考型号。

参考表
Reference | Cable range (d) | Mounting slot | L / B | D | L1 | B1 | Type
02012000435 | 5.8 to 8.0 | 6.35 to 9.50 | 33.30 / 9.60 | 22.10 | 26.20 | 12.20 | 1
02012000436 | 5.8 to 8.0 | 9.50 to 12.50 | 36.80 / 9.60 | 22.10 | 26.20 | 12.20 | 1
02012000437 | 5.8 to 8.0 | 12.50 to 13.00 | 35.30 / 9.60 | 22.10 | 26.20 | 17.80 | 1
02012000438 | 5.8 to 8.0 | 8.00 | 36.80 / 9.60 | 22.10 | 25.70 | 12.20 | 2

技术特性 / 规格

• 型号名称：SGF
• 材料：耐热且抗紫外线的尼龙 6/6
• 电缆容量：最多 2 根电缆 Ø 5.8 – 8.0 mm
• 安装系统：在安装孔内1/4 转（90°）摩擦锁定
• 安装：手动旋转；可通过90°解锁重复使用
• 阻燃性：UL 94 V-2
• 温度范围：−40 °C 至 115 °C
• RoHS：符合
• IP 等级：不适用 / 未标示 IP 保护
• 尺寸单位：毫米
• 有多种产品型号（参见参考表以了解安装槽和尺寸差异）
