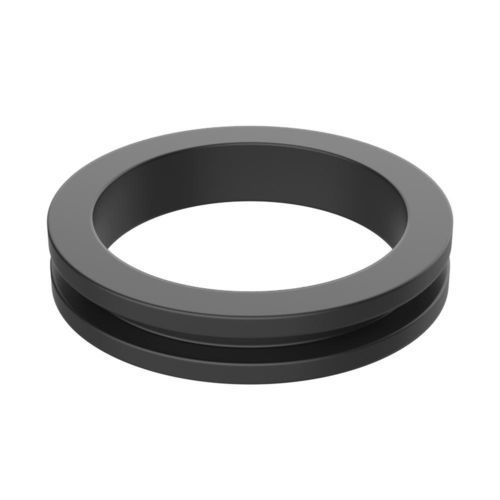

电缆保护橡胶圈 HYPAA

PVC漆布橡胶

说明
开口式护线圈 HYPAA（分体/开口型）用于引导并保护穿过金属面板的电缆和导线。支持卡扣（snap-in）安装，提供多种材质和尺寸以匹配面板开孔直径和面板厚度。

合规与文件
图纸 PDF：可用
UL94：HB
IP：未标明
RoHS：符合
尺寸单位：毫米
媒体：产品渲染图、2D 图纸与产品视频可用

可选型号（表）
型号 | 面板孔径 | 面板厚度 | d | H | D | 材料
02001000449 | 19,00 | 1,60 | 16,00 | 6,40 | 24,00 | PVC
01012000079 | 4,30 | 1,50 | 2,50 | 6,00 | 7,50 | NR
01012000001 | 4,80 | 1,60 | 3,20 | 6,40 | 8,00 | PVC
02001000007 | 5,00 | 1,00 | 3,00 | 5,50 | 10,00 | CR
02001000951 | 6,00 | 1,00 | 4,00 | 5,00 | 9,00 | EPDM
01012000002 | 6,00 | 1,50 | 3,00 | 5,50 | 10,00 | PVC
02001000182 | 6,00 | 1,50 | 3,50 | 5,50 | 10,00 | PVC
02001000952 | 6,00 | 1,50 | 3,50 | 5,50 | 10,00 | TPE
01012000003 | 6,50 | 2,00 | 2,00 | 6,00 | 11,00 | CR
02001000953 | 6,00 | 1,50 | 4,00 | 5,50 | 10,20 | TPE

技术特性 / 规格

• 型号/系列：HYPAA
• 品牌：ISC Plastic Parts
• 类型：开口式护线圈（分体/开口型），用于金属面板
• 用途：保护并引导穿过面板孔的电缆和导线
• 安装：卡扣式，快速且简便
• 可用材料（按型号）：PVC、NR、CR、EPDM、TPE、SBR
• 列示尺寸参数：面板孔径、面板厚度、d、H、D（mm）
• 标准与合规：UL94 HB；符合 RoHS
• IP 等级：未标明
• 文档：2D 图纸（PDF）、产品渲染图与视频可用
