不锈钢线夹 SFH

重复使用型耐腐蚀光伏应用

描述

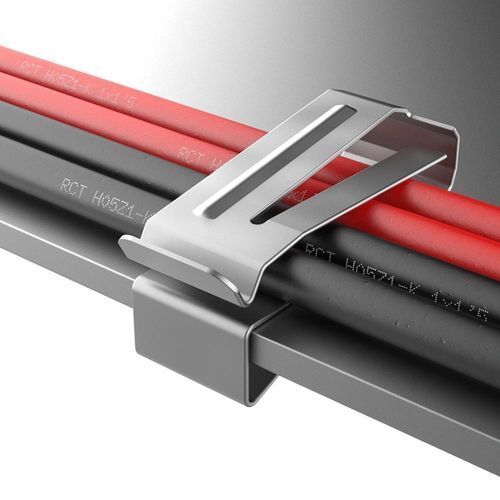

SFH 面板边夹用于将四根同径电缆并行固定与导向，适用于工业、光伏和海洋等场景，提供紧凑且可靠的电缆布线管理。该夹具由经热处理的 AISI 410 不锈钢制成，具备较高的机械强度和良好的耐腐蚀性，适合较为严苛的使用环境。

电缆容量及安装
本型号可容纳最多4根电缆，每根直径为 Ø5.1–7.6 mm。通过手压完成安装，夹具通过集成的锁扣固定在面板边缘。拆卸或重定位可使用螺丝刀完成。锁扣包含额外的开口，可配合扎带或夹具以加强固定。边缘经圆角处理以防止损伤电缆绝缘层。

材料、耐久性与认证
材料：经热处理的 AISI 410 不锈钢。夹具厚度：0.508 mm。最短使用寿命：20 年。认证与合规：UL、c-UL-us、DFARS。RoHS：合规。使用温度范围：-40 °C 至 +300 °C。UL94 与 IP 等级：未指定。尺寸以毫米表示。

适用领域

• 光伏组件（太阳能）
• 控制面板
• 电气系统
• 电信
• 海洋装置
• 工业机械
• 移动出行解决方案

产品编号与尺寸
Reference | Cable range (d) | Panel thickness | C | B | H
02012000312 | 5.10 to 7.60 | 1.40 to 3.20 | 33.80 | 12.70 | 9.10
02012000313 | 5.10 to 7.60 | 3.20 to 6.40 | 33.80 | 12.70 | 9.10

特性 / 技术规格

• Brand: ISC Plastic Parts
• Commercial denomination (model): SFH
• Material: heat‑treated AISI 410 stainless steel
• Clip thickness: 0.508 mm
• Cable capacity: up to 4 parallel homogeneous cables
• Cable diameter range: Ø 5.1 – 7.6 mm each
• Panel thickness options: 1.40–3.20 mm (ref 02012000312); 3.20–6.40 mm (ref 02012000313)
• Dimension C: 33.80 mm
• Dimension B: 12.70 mm
• Dimension H: 9.10 mm
• Installation: manual pressure; removal with screwdriver
• Locking: locking tab with additional slot for cable ties/clamps
• Edge finish: rounded edges to protect cable insulation
• Minimum service life: 20 years
• Certifications: UL, c-UL-us; DFARS compliant
• RoHS: compliant
• Operating temperature range: -40 °C to +300 °C
• Measures unit: millimeters
