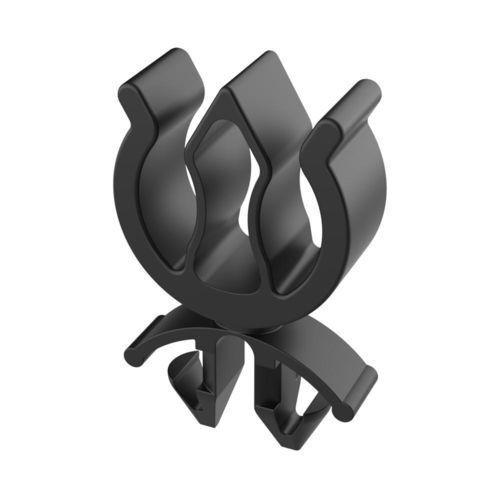

尼龙线夹 SGB

防紫外线圆形光伏应用

产品说明
SGB 椭圆孔用双向电缆夹可在光伏组件框架及类似金属面板中固定最多两根电缆。其非对称结构可防止在椭圆孔内旋转，保证稳定固定。适用于直线或90°布置，可实现南/北或东/西方向布线。安装为手动方式：将夹件推入椭圆孔并旋转90°，通过摩擦配合获得较高的拔出保持力。

主要特点

• 电缆容量：每通道最多2根，Ø 5.8–8.0 mm
• 材料：黑色耐热、抗UV 尼龙
• 温度范围：-20°C 至 85°C（动态）
• 安装：手动插入椭圆孔，旋转90°锁定
• 合规：符合 RoHS
• 视频：可用

型号

• 02012000415 — 电缆范围：5.8 至 8.0 mm；面板孔：7.00 x 10.00 mm；面板厚度：1.40 至 4.40 mm；L：37.80 mm；B：9.60 mm；C：23.40 mm
• 02012000416 — 电缆范围：5.8 至 8.0 mm；面板孔：7.00 x 12.00 mm；面板厚度：1.40 至 4.40 mm；L：37.80 mm；B：9.60 mm；C：23.40 mm
• 02012000417 — 电缆范围：5.8 至 8.0 mm；面板孔：9.00 x 14.00 mm；面板厚度：1.40 至 3.70 mm；L：37.80 mm；B：9.60 mm；C：23.40 mm
• 02012000418 — 电缆范围：5.8 至 8.0 mm；面板孔：8.50 x 16.00 mm；面板厚度：1.40 至 3.40 mm；L：37.80 mm；B：9.60 mm；C：23.40 mm

技术规格

• 电缆容量：每通道最多2根，Ø 5.8–8.0 mm
• 材料：黑色耐热、抗UV 尼龙
• 温度范围：-20°C 至 85°C（动态）
• 安装方式：手动插入椭圆孔并旋转90°锁定
• RoHS：合规
• UL94：未标注
• 防护等级（IP）：未标注
• 计量单位：毫米
• 可用型号：02012000415、02012000416、02012000417、02012000418
