机器脚座 LHVB

光伏镀锌钢水平

产品说明

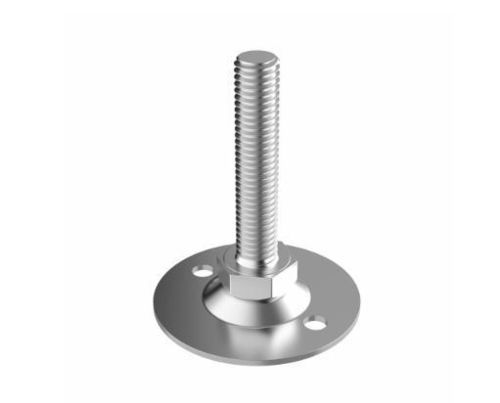

LHVB 可倾斜调节脚由镀锌钢 (ZCS) 制成，配备 DIN 558-4.6-A2F 可转动螺杆和六角底座。倾斜范围根据型号为 10°–13°。底座通过 Torx T20 锁紧螺钉（最大扭矩 3.4 Nm）与螺杆固定。底座有两种可选：无孔底座或带两个固定孔以便将脚牢固拧固定于地面（以 H 结尾的型号表示带孔）。单个脚的最大承载约为 6380 N；建议保留安全余量。调节时请确保无载荷状态，产品适用于静态场合（不建议作为滑动件）。

保护与配件
为保护表面免受划痕或冲击，可选用 LDPE 材料的保护帽 LKB，适配底座直径 30 mm、45 mm、60 mm。标准颜色：黑色和原色。

可选特殊配置

• 可按需提供其他长度和螺纹尺寸
• 可提供不锈钢（SS）底座
• 可在螺纹顶端加工内六角以适配内六角扳手

合规 / 认证
UL94：未标明
IP：未标明
RoHS：符合
尺寸单位：毫米

视频
产品演示视频可用。

参考型号（示例）
型号 | 公制螺纹 (M) | L (mm) | D (mm) | H (mm) | 类型 | 最大载荷 (N)
00301201108 | M8 | 16.00 | 30.00 | 11.00–13.00 | 1 | 6380
00301201365 | M8 | 16.00 | 60.00 | 11.00–13.00 | 1 | 6380
00301201115 | M10 | 16.00 | 30.00 | 11.50–15.00 | 1 | 6380
00301201372 | M10 | 16.00 | 60.00 | 11.50–15.00 | 1 | 6380
...完整型号与尺寸请见产品页面。

技术规格

• 材质：镀锌钢 (ZCS)（本体）
• 螺杆：DIN 558-4.6-A2F 可转动螺杆，六角底座
• 倾角范围：10°–13°（视型号而定，部分 M10 型号为 11.50–15.00 mm）
• 锁紧螺钉：Torx T20（最大扭矩 3.4 Nm）
• 底座选项：无孔或带 2 孔以便固定地面（型号末尾为 H 表示带孔）
• 单脚最大载荷（约）：6380 N（建议留有安全余量）
• 调节：须在无载荷条件下进行
• 适用：静态元件（不作滑动使用）
• 保护帽：LKB，LDPE，适配 Ø 30 / 45 / 60 mm（颜色：黑、原色）
• 特殊配置：其他长度/螺纹、SS 底座、螺纹顶端内六角等
• RoHS：符合；UL94/IP：未标明
• 尺寸单位：毫米
