塑料线夹

扣紧式光伏应用

产品概述

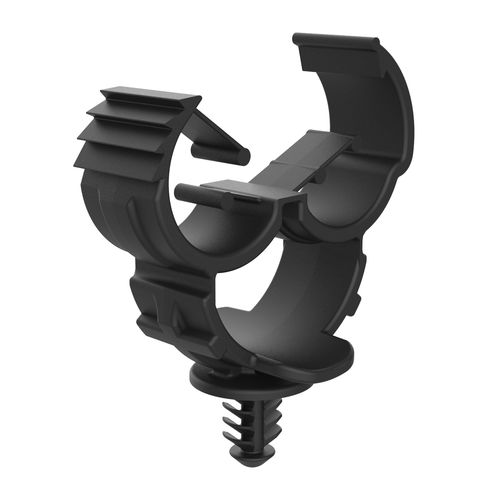

带有圣诞树式锚固（面板插入）的夹式卡扣，设计用于线缆和管道的自动居中与固定。自闭合机构允许先定位线缆/管道，然后通过施压自动闭合并固定，降低安装时间。多个型号覆盖不同的管径范围和面板厚度。

应用

• 在面板和薄板中固定并居中线缆或管道
• 在配电箱、外壳和机箱内进行布线和固定
• 适用于工业设备和控制系统的安装

合规与技术说明

• 提供图纸（PDF）和演示视频
• RoHS：符合
• UL94：未标注
• 防护等级（IP）：未标注
• 尺寸以毫米（mm）为单位

表 — 型号与主要尺寸（数值为 mm）
Reference | Suitable for | Panel Thickness | Tube Diameter | B | C | H | A | H1
02800120011 | Ø 9,10 | 3,00 to 15,00 | 8 to 18 | 29,00 | 10,00 | 38,50 | 20,00 | 21,70
02800120010 | M6 | 10,00 | 3 to 12 | 22,00 | 20,00 | 32,00 | 9,00 | 10,00 to 16,00

特性 / 技术规格

• 产品类型：带锚固的夹式卡扣（圣诞树式固定），用于面板插入
• 功能：自闭合系统，实现线缆/管道的自动居中和固定
• 兼容性：多种型号覆盖不同直径范围（见表）
• 材料：塑料（产品页面未标注具体材料）
• 标准：声明符合 RoHS；UL94/IP 未标注
• 可选型号：02800120011、02800120010
• 产品资料：提供图纸（PDF）及视频
