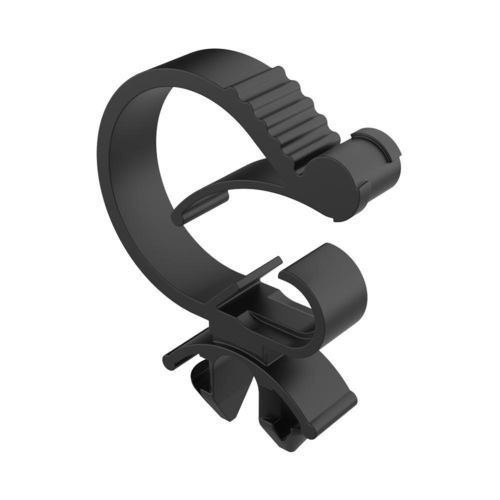

电缆引导管 SGD

产品描述
我们的太阳能组件电缆导向件 SGD 专为光伏组件框架的椭圆孔双向安装设计。其专用几何形状可防止在标准椭圆安装孔内的非预期旋转，确保定位稳定。
其主要功能为在直线或 90° 配置下进行电缆布线和管理，支持南/北或东/西布局。手工安装通过推入并旋转 90° 实现，提供牢固的摩擦配合，具有较高的拔出阻力。

材料与合规

• 材料：尼龙 6/6，耐热和抗紫外线处理
• 阻燃性：UL 94 V-2
• 温度范围：-40°C 至 115°C
• 特性：可释放、可重复使用、防扭锁定系统
• RoHS：符合

功能
提供可靠的电缆固定，并适配宽范围电缆直径。

尺寸及补充信息
尺寸单位：毫米。IP：未标注。

可用型号
参考号 | 电缆范围 (d) | 面板孔尺寸 | 面板厚度 | B | L | H
02012000400 | 7,40 to 11,20 | 7,00 x 10,00 | 1,40 to 4,40 | 7,90 | 28,40 | 25,40
02012000401 | 7,40 to 11,20 | 7,00 x 12,00 | 1,40 to 4,40 | 7,90 | 28,40 | 25,40
02012000402 | 7,40 to 11,20 | 9,00 x 14,00 | 1,40 to 3,70 | 7,90 | 28,40 | 25,40
02012000403 | 7,40 to 11,20 | 8,50 x 16,00 | 1,40 to 3,40 | 7,90 | 28,40 | 25,40
02012000404 | 10,40 to 17,50 | 7,00 x 10,00 | 1,40 to 4,40 | 7,90 | 31,50 | 35,60
02012000405 | 10,40 to 17,50 | 7,00 x 12,00 | 1,40 to 4,40 | 7,90 | 31,50 | 35,60
02012000406 | 10,40 to 17,50 | 9,00 x 14,00 | 1,40 to 3,70 | 7,90 | 31,50 | 35,60
02012000407 | 10,40 to 17,50 | 8,50 x 16,00 | 1,40 to 3,40 | 7,90 | 31,50 | 35,60
02012000408 | 15,20 to 22,20 | 7,00 x 10,00 | 1,40 to 4,40 | 7,90 | 42,20 | 43,90
02012000409 | 15,20 to 22,20 | 7,00 x 12,00 | 1,40 to 4,40 | 7,90 | 42,20 | 43,90
02012000410 | 15,20 to 22,20 | 9,00 x 14,00 | 1,40 to 3,70 | 7,90 | 42,20 | 43,90
02012000411 | 15,20 to 22,20 | 8,50 x 16,00 | 1,40 to 3,40 | 7,90 | 42,20 | 43,90

文档与媒体
图纸可作为 PDF 获取（产品页面提供图纸链接）。有演示产品及安装的视频。

技术规格

• 型号：SGD
• 材料：尼龙 6/6，耐热和抗紫外线处理
• 阻燃性：UL 94 V-2
• 温度范围：-40°C 至 115°C
• 特性：可释放、可重复使用、防扭锁定系统
• 尺寸单位：毫米
• RoHS：符合
• IP：未指定
